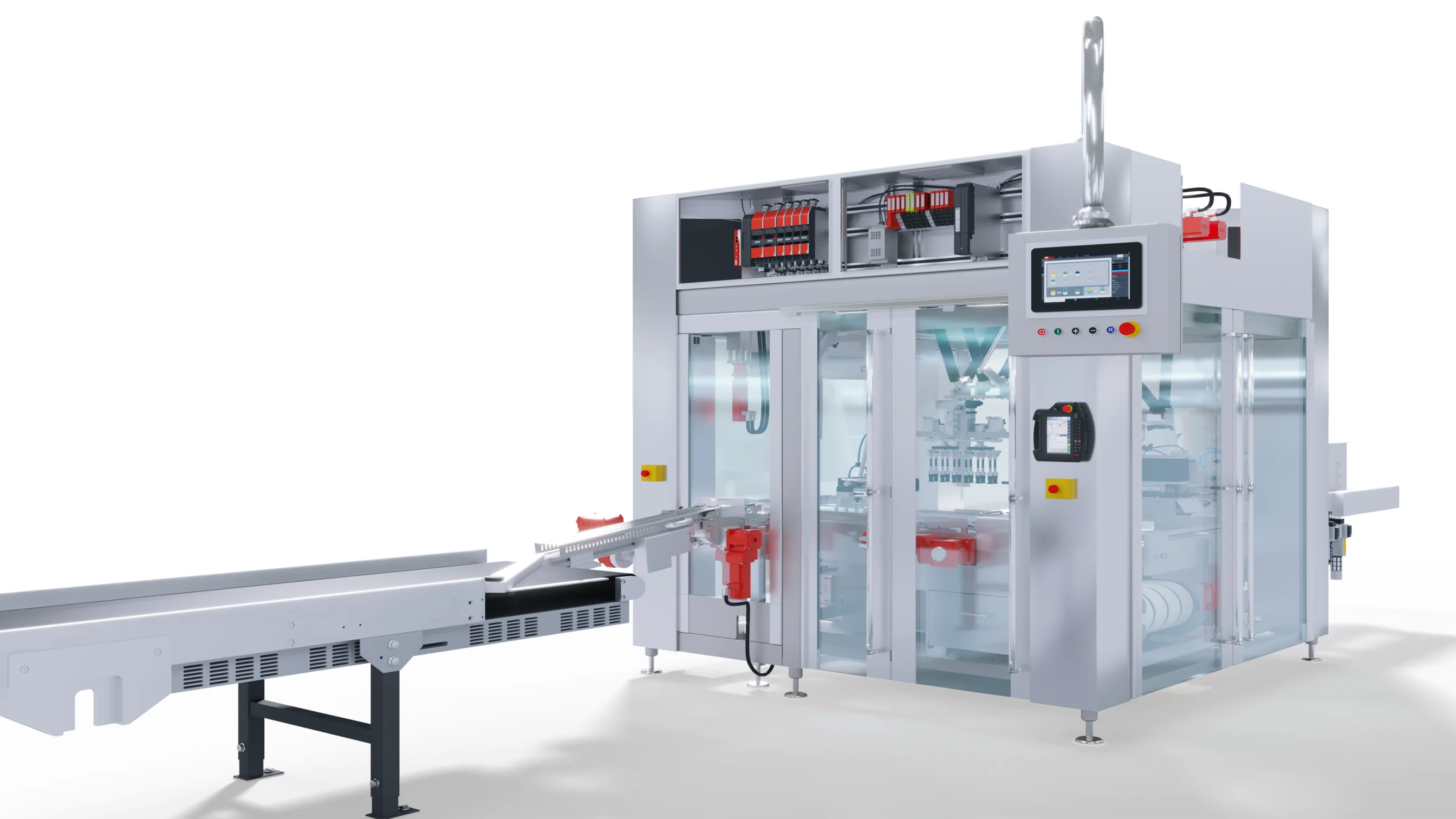

对于无法集中存放和堆叠的产品,在二次包装环节采用顶部装载式集合包装机。 系统会自动展开并粘合预先准备好的纸箱和托盘。装载装置将产品从上方放入纸箱中,随后纸箱被封口并运走。

针对此类包装机,我们的MOVI-C®自动化模块化系统实现了控制技术与驱动技术之间的完美协同。 其中包括适用于所有可想象的机器人运动学结构的现成且可参数化的功能。这不仅提供了完整的机器人控制解决方案,还能确保即使面对复杂的包装任务,也能轻松开发自动化解决方案。

功能模块/应用程序

使用 MOVIKIT® 进行电机功能参数设定

移除、 涂胶、成型、灌装和封口——借助MOVI-C®自动化模块化系统中相应的MOVIKIT® MultiMotion软件模块,通过简单的参数化,即可在短时间内描述并实现顶部装箱机(Toploader)的模块化结构。 为此,系统提供了诸如电子凸轮等功能,可实现轴运动的同步控制,以及基于位置的实时阀门控制。


产品输送与检测

我们基于同步和异步电机的节能、模块化且灵活的驱动包,可在二次包装领域确保产品输送的安全性。通过我们的模块化自动化构建套件 MOVI-C®,该自动化流程的这一环节同样能够得到有效控制并记录。


产品预分组与步进

为了从连续的产品流中将产品分组,以便在顶部装载机中进行后续加工,必须快速采集信号并将其处理为运动曲线。在此方面,我们的MOVIKIT® AutomationFramework为机器编程人员提供了大量经过测试的软件模块,用于集合式包装机的自动化。 通过简单的参数化,这些软件模块可快速实现所需功能的编程。用于人机界面(HMI)的现成组件可直接与这些模块连接并进行操作。

通过激活这个视频,Youtube将把数据传输到美国。更多内容请见我们的隐私政策。


纸箱成型

我们的软件模块通过 MOVIKIT® MultiMotion Camming,为纸箱立盒机(纸箱成型机)这一机械模块提供了理想的功能支持。 特别是借助集成的凸轮盘功能及其关联的接合与分离功能,可快速且完美地协调吸取纸坯,并使其与立盒冲头同步定位。

立盒冲头——其运动轨迹同样通过用户优化的轮廓曲线设定——将纸张坯料压入成型模具中。 在此过程中,SEW-EURODRIVE提供的自动化解决方案同样确保了工艺的可靠性:我们的MOVI-C® CONTROLLER在成型过程中精确控制涂胶阀,并通过精准的涂胶,确保成品纸箱的形状稳定。


机器人运动学

便携式三角机器人:在后续工序中,将采用来自MOVIKIT® Robotics软件模块的两套三角运动学方案。该运动学软件包在经过快速简便的参数化后,可支持机器人领域中所有可想象的运动学方案。

集装机中的双臂三角机器人完全由我们的MOVI-C® CONTROLLER进行控制,能够灵活地根据客户的个性化需求,将产品精准地放入展示纸箱中——完全遵循顶部装载原理。

通过激活这个视频,Youtube将把数据传输到美国。更多内容请见我们的隐私政策。


封口

最后一步:盖上盖子!借助我们完整的自动化平台 MOVI-C® 及其技术模块,可精确控制胶水阀,从而将胶水痕迹精准地涂布在包装上,以实现密封。

纸箱的封口通过MOVIKIT®运动学模块中经过专门优化且与气动系统同步的运动曲线来实现。简单的参数化可确保快速实现相应的运动曲线。

仿真

我们让软件开发变得更简单、更高效。为了避免机器调试时出现意外情况,所有预制功能均可通过我们的MOVIKIT®软件模块进行可视化展示,更重要的是,还能进行全面测试。

这为顶开式洗衣机的自动化规划提供了保障,既节省了时间,又减少了废品率和材料成本。


可视化(PackML)

可视化简化了操作:SEW-EURODRIVE 提供的 MOVIKIT® AutomationFramework 是一个理想的软件平台,程序员可以借助它清晰、简洁地构建机器软件。 该平台基于 PackML 进行编程,符合整个包装生产线领域机器控制的国际标准,因此在全球范围内广受认可且广为人知。

该解决方案的优势在于诊断、报警处理和配方管理方面的全面标准化。食品行业的大型制造商非常欣赏这种方式,因为他们可以以此在同一生产车间内以统一的方式操作所有机器。PackML结构原则上可适用于任何类型的机器。


可视化(PackML)

可视化简化了操作:SEW-EURODRIVE 提供的 MOVIKIT® AutomationFramework 是一个理想的软件平台,程序员可以借助它清晰、简洁地构建机器软件。 该平台基于 PackML 进行编程,符合整个包装生产线领域机器控制的国际标准,因此在全球范围内广受认可且广为人知。

该解决方案的优势在于诊断、报警处理和配方管理方面的全面标准化。食品行业的大型制造商非常欣赏这种方式,因为他们可以以此在同一生产车间内以统一的方式操作所有机器。PackML结构原则上可适用于任何类型的机器。

更快地完成整机制造

集装机或纸箱成型机可自动拾取扁平的纸板片,将其折叠成正确形状,涂胶后进行成型,使其处于可填充和封口的状态。 无论是侧装式还是顶装式组合包装机,都必须以最少的时间和人力成本处理各种不同规格的产品。

包装机械需要一种具有高度灵活程序执行能力的自动化解决方案——这正是我们基于MOVI-C®自动化模块化系统打造的机器套件的理想应用场景。

针对集合式包装机,我们提供了542、544、646和656系列设备套装,助您完美开启自动化之旅。

所有机器套装均配备电子凸轮等功能,可实现轴向运动的同步控制,并支持基于位置的实时阀门控制。

656型设备套件还集成了机器人功能,与顶部装载型设备完美匹配。

MOVIKIT® CP-SL 捆扎装箱机套件

该许可捆绑包适用于基于曲线的立盒机和集合包装机(CP-SL),用于实现典型侧装式立盒机和集合包装机的应用。 该套件由 MOVIKIT® AutomationFramework 编程模板、Web 可视化界面、OPC 统一架构数据服务器、电子凸轮以及机器特有功能(裁切、上胶和控制凸轮)组成。

我们的软件模块与纸箱成型机模块实现了最佳匹配。 借助 MOVIKIT®MultiMotionCamming,这些模块提供了理想的功能,尤其是集成的电子凸轮及其相关的接合与分离功能,可实现对纸张坯料的精准、快速吸取,并使其与立盒冲头同步定位。

  1. 进料与检测
  2. 印刷/冲压
  3. 纸板涂胶
  4. 出料
  5. 纸箱成型

StarterSET 是基础配置,可根据设备的基本要求进行个性化扩展,具有灵活性、模块化且独立。

包裹   542
类型   箱装机(侧装式)
功率   标准配置,推荐用于2个插补轴线中心线
控制
MOVI-C® CONTROLLER
1 ×
UHX25A型,配备MOVIRUN® flexible,运行时间存储于SD卡,支持EtherCAT®主站和PROFINET
可视化
HMI WOP
1 × 10英寸HMI网络操作面板,电容式触摸屏,基于Web的可视化界面

MOVIKIT® 软件套装
1 × CasePacker——适用于基于曲线的立盒机和集合包装机的许可证捆绑包(CP-SL),用于实现典型侧装式立盒机和集合包装机的应用。 MOVIKIT® AutomationFramework 编程模板、Web 可视化、OPC 统一架构数据服务器、电子凸轮、机器特有功能(裁切、涂胶和凸轮控制)

MOVITRAC® advanced控制柜变频器
2 × MOVITRAC® advanced,额定电流 4 A,电机功率 1.5 kW,制动电阻 100 欧姆,功率 0.1 kW

CMP50S 伺服电机
2 × 2.4 Nm 静止转矩,单线技术及 DDI 编码器

PxG®伺服用行星低齿隙减速机
2 × 单级,传动比 i = 10,含适配器和安装件

MOVI-C® DDI 电机电缆
2 × 7 米,高柔性混合电缆,单线技术

MOVI-PLC® I/O总线耦合器
1 × EtherCAT®耦合器(含终端接线端子),预配置如下:
  • DC 24 V 供电模块
  • 24 × 数字输入 / 16 × 数字输出,DC 24 V
  • 含带接线端子排的接线模块

StarterSET 是基础配置,可根据设备的基本需求进行个性化扩展,具有灵活性、模块化且独立。

包裹   544
类型   箱装机(侧装式)
功率   高级版,推荐用于5个插补轴线中心线
控制
MOVI-C® CONTROLLER
1 × UHX45A型,配备MOVIRUN® flexible,运行时间存储于SD卡,支持EtherCAT®主站和PROFINET
可视化
HMI WOP
1 × 10英寸HMI网络操作面板,电容式触摸屏,基于Web的可视化界面

MOVIKIT® 软件套装
1 × CasePacker——适用于基于曲线的立盒机和集合包装机的许可证捆绑包(CP-SL),用于实现典型侧装式立盒机和集合包装机的应用。 MOVIKIT® AutomationFramework 编程模板、Web 可视化、OPC 统一架构数据服务器、电子凸轮、机器特有功能(裁切、涂胶和控制凸轮)

MOVITRAC® advanced控制柜变频器
2 × MOVITRAC® advanced,额定电流 4 A,电机功率 1.5 kW,制动电阻 100 欧姆,功率 0.1 kW

CMP50S 伺服电机
2 × 2.4 Nm 静止转矩,单线技术及 DDI 编码器

PxG®伺服用行星低齿隙减速机
2 × 单级,传动比 i = 10,含适配器和安装件

MOVI-C® DDI 电机电缆
2 × 7 米,高柔性混合电缆,单线技术

MOVI-PLC® I/O总线耦合器
1 × EtherCAT®耦合器(含终端接线端子),预配置如下:
  • DC 24 V 供电模块
  • 24 × 数字输入 / 16 × 数字输出,DC 24 V
  • 含带接线端子排的接线模块

StarterSET 是基础配置,可根据设备的基本要求进行个性化扩展,具有灵活性、模块化且独立。

包裹   646
类型   箱装机(侧装式)
功率   渐进式,推荐用于12个插补轴线中心线
控制
MOVI-C® CONTROLLER
1 × UHX65A型(双核CPU),配备MOVIRUN® flexible,运行时间存储于SD卡,支持EtherCAT®主站和PROFINET
可视化
HMI WOP
1 × 10英寸HMI网络操作面板,电容式触摸屏,基于Web的可视化界面

MOVIKIT® 软件套装
1 × CasePacker——适用于曲线式立盒机和集合包装机的许可证套装(CP-SL),用于实现典型侧装式立盒机和集合包装机的应用。 MOVIKIT® AutomationFramework 编程模板、Web 可视化、OPC 统一架构数据服务器、电子凸轮、机器特有功能(切割、涂胶和凸轮控制)

MOVIDRIVE® MDP 供电模块
1 × MOVIDRIVE® 模块化,10 kW,带制动电阻和进线滤波器

MOVIDRIVE® MDS 开关电源
1 × 24 V 直流,带交流和直流供电,额定功率 0.54 kW

MOVIDRIVE® MDD 双轴模块
1 × MOVIDRIVE® 模块化,双轴模块,适用于 2 个伺服轴的控制器,每个轴额定电流 4 A

CMP50M 伺服电机
2 × 2.4 Nm 静止转矩,单线技术及 DDI 编码器

PxG®伺服用行星低齿隙减速机
2 × 单级,传动比 i = 10,含适配器和安装件

MOVI-C® DDI 电机电缆
2 × 7 米,高柔性混合电缆,单线技术

MOVI-PLC® I/O总线耦合器
1 × EtherCAT®耦合器(含终端接线端子),预配置如下:
  • DC 24 V 供电模块
  • 24 × 数字输入 / 16 × 数字输出,DC 24 V
  • 含带接线端子排的接线模块

MOVIKIT® 捆扎式装箱机 Robotics CP-TL

适用于带机器人运动学(CP-TL)的集合包装机的许可捆绑包,用于实现带运动学的顶部装载式典型集合包装机的应用。 MOVIKIT® AutomationFramework 编程模板、Web 可视化、OPC 统一架构数据服务器、电子凸轮、机器人运动学、机器特有功能(产品追踪、涂胶和凸轮控制)。

对于无法堆叠或积压的产品,在二次包装中会采用顶部装载式集合包装机。该系统可自动展开并粘合预先准备好的纸箱和托盘。 一个或多个运动机构将产品从上方放入纸箱中,随后纸箱被封口并运走。不带机器人运动机构的侧装式(Sideloader)机型则基于凸轮机构将产品与纸箱进行同步。移除、涂胶、成型、填充和封口 ——无论是顶部装载式还是侧面装载式集合包装机的模块化结构,均可通过配套的StarterSET,结合来自MOVI-C®自动化模块化系统的MOVIKIT®软件模块,借助简单的参数化在短时间内完成配置和实现。

  1. 进料与检测
  2. 预分组和单件进料
  3. 立盒
  4. 机器人运动学
  5. 封口
  6. 纵向封口
  7. 可视化(PackML)

StarterSET 是基础配置,可根据设备的基本要求进行个性化扩展,具有灵活性、模块化且独立。

包裹   656
类型   Case Packer Robotics(顶部装箱机)
功率   渐进式,推荐用于16个插补轴线中心线
控制
MOVI-C® CONTROLLER
1 × UHX65A型(4核CPU),配备MOVIRUN® flexible,运行时间存储于SD卡,支持EtherCAT®主站和PROFINET
可视化
HMI WOP
1 × 15英寸HMI Web操作面板,电容式触摸屏,基于Web的可视化界面

MOVIKIT® 软件套装
1 × CasePacker Robotics——适用于带机器人运动学(CP-TL)的集合包装机的许可捆绑包,用于实现带运动学的顶部装载式典型集合包装机的应用。 MOVIKIT® AutomationFramework 编程模板、Web 可视化、OPC 统一架构数据服务器、电子凸轮、机器人运动学、机器特有功能(产品追踪、涂胶和凸轮控制)

MOVIDRIVE® MDP 供电模块
1 × MOVIDRIVE® 模块化驱动器,10 kW,带制动电阻和进线滤波器

MOVIDRIVE® MDS 开关电源
1 × 24 V 直流,带交流和直流供电,额定功率 0.54 kW

MOVIDRIVE® MDD 双轴模块
1 × MOVIDRIVE® 模块化,双轴模块,适用于 2 个伺服轴的控制器,每个轴额定电流 4 A

CMP50M 伺服电机
2 × 2.4 Nm 静止转矩,单线技术及 DDI 编码器

PxG®伺服用行星低齿隙减速机
2 × 单级,传动比 i = 10,含适配器和安装件

MOVI-C® DDI 电机电缆
2 × 7 米,高柔性混合电缆,单线技术

MOVI-PLC® I/O总线耦合器
1 × EtherCAT®耦合器(含终端接线端子),预配置如下:
  • DC 24 V 供电模块
  • 24 × 数字输入 / 16 × 数字输出,DC 24 V
  • 含带接线端子排的接线模块
