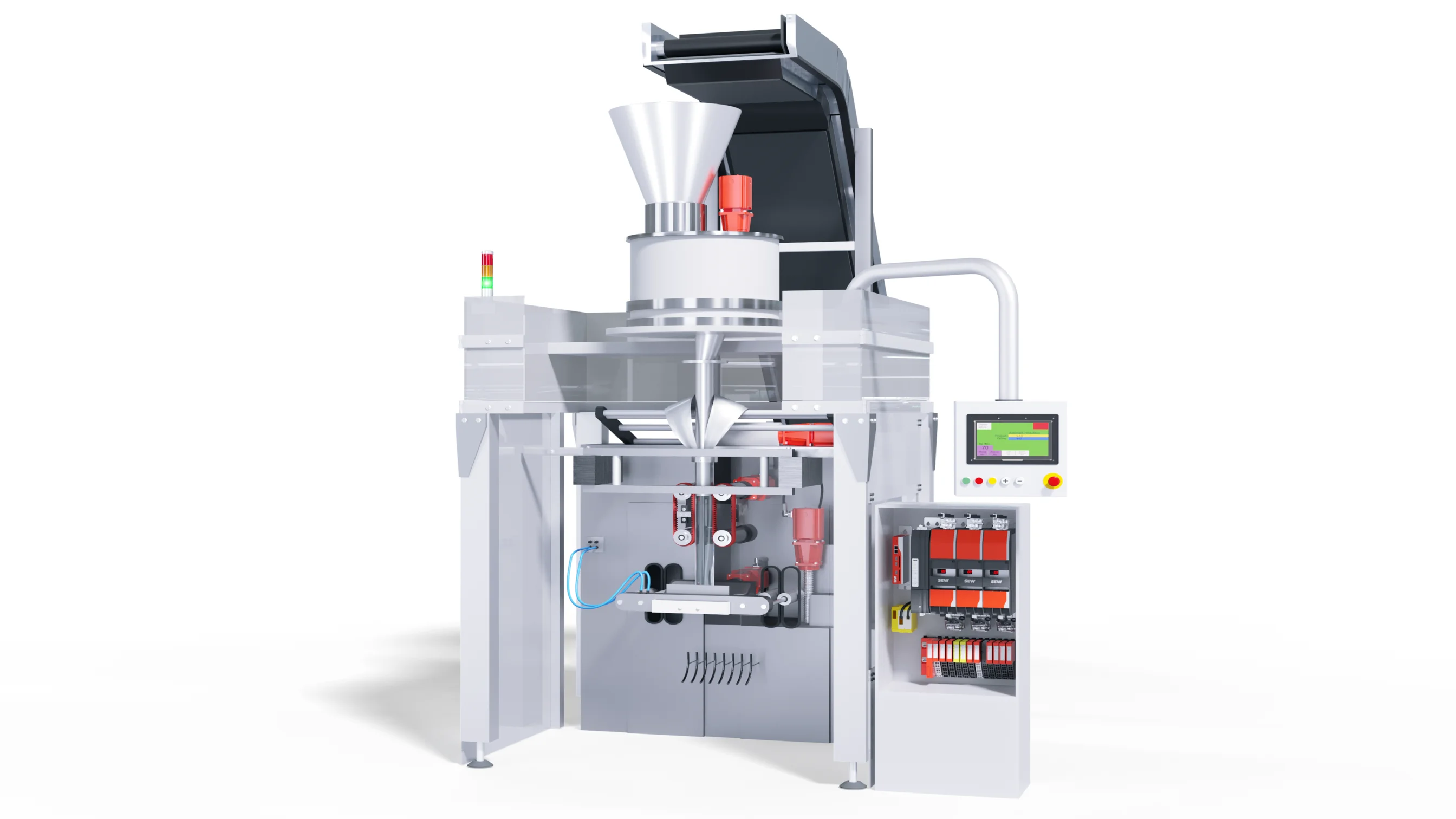

立式包装设备作为典型的FFS设备,在实现自动化时需要完善的驱动装置和控制功能。为此,我们凭借模块化自动化系统MOVI-C®提供完整的解决方案。 所有这些均由我们一站式提供,包括标准化的MOVIKIT®软件模块。因此,食品行业大量生产的散装物料能够通过全自动化方式,以高产量、安全且清洁的方式装入袋中。

在针对立式包装设备的自动化解决方案中,我们采用面向对象的编程方式和节省时间的参数化。得益于针对预测试软件的新型简易参数化方式,可通过“代码生成器”生成机器运行程序。 因此,具有复杂流程的模块化机器可在极短时间内完成组装并投入运行。以往需要数周甚至数月才能完成的工作,现在只需几天即可实现(产品上市时间)。

功能模块/应用程序

使用 MOVIKIT® 进行功能参数设定

在立式包装设备中,为了实现物料输送、旋转刀片或飞刀的同步,会采用压痕检测技术。 在此应用中,快速的处理能力使得系统能够实时响应,并实现平滑的运动切换。而且,这无需在应用软件开发上投入大量精力。

我们的 MOVIKIT® MultiMotion Camming 软件模块可快速完成参数设定,并提供功能完善的凸轮功能,包括基于位置的接合和脱开功能。自动化真的再简单不过了。


展开薄膜

封口膜从滚压(线圈)上展开,并以受控方式输送至包装工艺中。 在此过程中,薄膜张力可通过扭矩直接(无需传感器)控制,或通过张力辊的位置进行控制。要实现这一点,只需快速、简单的参数设定,而无需繁琐的编程:MOVIKIT® Winder 软件模块即可满足此需求。 该模块与MOVIKIT® AutomationFramework软件模块配合使用,可立即投入运行,并能非常轻松地集成到您的包装设备流程程序中。


薄膜输送

我们基于MOVI-C®自动化模块化系统开发的位置标记校正功能,可处理薄膜驱动系统中检测到的位置标记,并控制焊接横梁的同步运动。 该闭环控制确保印刷图案在包装袋上的位置完美无误,同时也彰显了我们伺服驱动装置之间精准的协同配合。实现机器自动化,再也没有比这更快捷、更简便的方法了。


计量

自动化轻松实现:MOVIKIT® MultiMotion Camming 软件模块可确保实时同步的容积式灌装——例如借助螺杆。 这得益于对灌装方式的简单参数化,以及对相关执行器的同步节拍控制。


焊接横梁

特别是在连续运行的机器上,焊接横梁必须与焊接钳同步,以适应薄膜的连续输送。同时,它还必须根据薄膜上的印刷图案同步移动。只有在达到预设的封口时间且焊接钳打开后,横梁才能返回起始位置。

借助MOVIKIT® MultiMotion Camming软件模块及其易于参数设置的接合与分离功能,对于我们基于MOVI-C®模块化自动化构建套件的解决方案而言,这轻而易举。


焊接钳、焊接钳口

我们的MOVIKIT® MultiMotion软件模块无需复杂的编程,即可在短时间内轻松完成参数设定。它不仅能控制焊接钳的开合,还能控制封口时的压力。 焊接过程中的个性化设置选项为用户提供了极高的灵活性和卓越的质量。


印刷标记检测

我们基于MOVI-C®模块化自动化系统开发了印刷定位标记校正功能,该功能可处理薄膜驱动系统检测到的印刷定位标记,并控制焊接横梁的同步运动。 该闭环控制确保了印刷图案在包装袋上的精确定位,同时也彰显了我们伺服驱动装置之间的精准协同。


封口

正确的温度对袋子的封口质量至关重要。材料和包装设备的速度会直接影响这一相当复杂的闭环控制过程。 借助MOVIKIT® AutomationFramework中包含的软件模块,可以对这类存在较大干扰程度的控制过程进行高精度的调节和监控。无需编程的参数设定功能,在此也能确保实现快速、简便的自动化。

更快地完成整机制造

立式包装设备(VFFS)非常适合填充散装物料。袋子尺寸、包装重量和产品特性在机器功能及动作的自动化过程中起着决定性作用。 我们的功能库提供了专门开发的印刷定位标记校正功能,可对待加工薄膜的印刷图案进行精确控制。

无论需要驱动多少个轴线中心线,也无论机器最终需要多大的功率,我们始终能通过模块化机器套件提供适合的基礎配置,以构建完整的解决方案。

针对立式包装设备,我们提供了524、514、624和626系列设备套装,助您轻松迈入自动化领域。

无论所需控制器功率如何,所有机器套件均包含 MOVIKIT® FormFillSeal 组合包,其中包含针对特定机型设计的全面功能库。

MOVIKIT® FormFillSeal FFS 套装

成型、填充和封口机(FFS)的许可证套装包含用于实现典型卧式或立式包装设备应用的软件许可证。 该套件包含MOVIKIT® AutomationFramework编程模板、Web可视化功能、OPC 统一架构数据服务器、电子凸轮以及现场总线主设备支持,还涵盖其他典型机器功能(如卷绕、切割和封口)。

稳定的温度控制对袋子的封口质量至关重要。包装机的材料和速度会直接影响闭环控制。 借助 MOVIKIT® AutomationFramework 中包含的软件模块,可以精确调节和控制此类干扰程度较大的控制过程。结合 MOVIKIT® MultiMotion Camming 软件模块,可将薄膜印刷图案与热封过程完美同步。

无论所需控制器性能如何,MOVIKIT® FormFillSeal 套件都包含一个针对特定机型设计的全面功能库。该套件经过精心调校,既为个性化编程留有充足空间,又具备高度的灵活性,可助您完美踏入 SEW-EURODRIVE 的自动化世界。

  1. 展开薄膜
  2. 搬运薄膜
  3. 定量
  4. 热封条
  5. 焊接钳、焊接钳口
  6. 检查压痕
  7. 封口

StarterSET 是基础配置,可根据设备的基本需求进行个性化扩展,具有灵活性、模块化且独立。

包裹   524
类型   立式成型、填充和封口机
功率   高级版,推荐用于5个插补轴线中心线
控制
MOVI-C® CONTROLLER
1 × UHX45A型(单核CPU),配备MOVIRUN® flexible,运行时间存储于SD卡,支持EtherCAT®主站和PROFINET
可视化
HMI WOP
1 × 10英寸HMI Web操作面板,电容式触摸屏,基于Web的可视化界面

MOVIKIT® 软件套装
1 × FormFillSeal——适用于成型、填充和封口机(FFS)的许可证套装,包含用于实现典型水平或垂直包装设备应用的软件许可证。 MOVIKIT® 软件包的主要组成部分包括:MOVIKIT® AutomationFramework 编程模板、Web 可视化、OPC 统一架构数据服务器、凸轮功能、现场总线主控设备支持以及其他典型机器功能(卷绕、切割和封口)的许可证

MOVITRAC® advanced控制柜变频器
2 × MOVITRAC® advanced,额定电流 4 A,电机功率 1.5 kW,制动电阻 100 欧姆,功率 0.1 kW

CMP50S 伺服电机
2 × 2.4 Nm 静止转矩,单线技术及 DDI 编码器

PxG® 伺服用行星低齿隙减速机
2 × 单级,传动比 i = 10,含适配器和安装件

MOVI-C® DDI 电机电缆
2 × 7 米,高柔性混合电缆,单线技术

MOVI-PLC® I/O总线耦合器
1 × EtherCAT®耦合器(含终端接线端子),预配置如下:
  • DC 24 V 供电模块
  • 32 × 数字输入 / 24 × 数字输出,DC 24 V
  • 8 × 模拟量输入,DC ± 10 V,Pt1000
  • 含带接线排的接线模块

StarterSET 是基础配置,可根据设备的基本要求进行个性化扩展,具有灵活性、模块化且独立。

包裹   624
类型   立式成型、填充和封口机
功率   高级版,推荐用于8个插补轴线中心线
控制
MOVI-C® CONTROLLER
1 × UHX45A型(单核CPU),配备MOVIRUN® flexible,运行时间存储于SD卡,支持EtherCAT®主站和PROFINET
可视化
HMI WOP
1 × 10英寸HMI网络操作面板,电容式触摸屏,基于Web的可视化界面

MOVIKIT® 软件套装
1 × FormFillSeal——适用于成型-填充-封口机(FFS)的许可证套装,包含用于实现典型水平或垂直包装设备应用的软件许可证。 MOVIKIT® 软件包的主要组成部分包括:MOVIKIT® AutomationFramework 编程模板、Web 可视化、OPC 统一架构数据服务器、凸轮功能、现场总线主控设备支持以及其他典型机器功能(如卷绕、切割和封口)的许可证。

MOVIDRIVE® MDP供电模块
1 × MOVIDRIVE® 模块化驱动器,10 kW,带制动电阻和进线滤波器

MOVIDRIVE® MDS 开关电源
1 × 24 V 直流,带交流和直流供电,额定功率 0.54 kW

MOVIDRIVE® MDD 双轴模块
1 × MOVIDRIVE® 模块化,双轴模块,适用于 2 个伺服轴的控制器,每个轴额定电流 4 A

CMP50M 伺服电机
2 × 2.4 Nm 静止转矩,单线技术及 DDI 编码器

PxG®伺服用行星低齿隙减速机
2 × 单级,传动比 i = 10,含适配器和安装件

MOVI-C® DDI 电机电缆
2 × 7 米,高柔性混合电缆,单线技术

MOVI-PLC® I/O总线耦合器
1 × EtherCAT®耦合器(含终端接线端子),预配置如下:
  • DC 24 V 供电模块
  • 32 × 数字输入 / 24 × 数字输出,DC 24 V
  • 8 × 模拟量输入,DC ± 10 V,Pt1000
  • 含带接线排的接线模块

StarterSET 是基础配置,可根据设备的基本需求进行个性化扩展,具有灵活性、模块化且独立。

包裹   626
类型   立式成型、填充和封口机
功率   渐进式,推荐用于12个插补轴线中心线
控制
MOVI-C® CONTROLLER
1 × UHX65A型(双核CPU),配备MOVIRUN® flexible,运行时间存储于SD卡,支持EtherCAT®主站和PROFINET
可视化
HMI WOP
1 × 10英寸HMI网络操作面板,电容式触摸屏,基于Web的可视化界面

MOVIKIT® 软件套装
1 × FormFillSeal——适用于成型-填充-封口机(FFS)的许可证套装,包含用于实现典型水平或垂直包装设备应用的软件许可证。 MOVIKIT® 软件包的主要组成部分包括:MOVIKIT® AutomationFramework 编程模板、Web 可视化、OPC 统一架构数据服务器、凸轮功能、现场总线主控设备支持以及其他典型机器功能(卷绕、切割和封口)的许可证

MOVIDRIVE® MDP 供电模块
1 × MOVIDRIVE® 模块化驱动器,10 kW,带制动电阻和进线滤波器

MOVIDRIVE® MDS 开关电源
1 × 24 V 直流,带交流和直流供电,额定功率 0.54 kW

MOVIDRIVE® MDD 双轴模块
1 × MOVIDRIVE® 模块化,双轴模块,适用于 2 个伺服轴的控制器,每个轴额定电流 4 A

CMP50M 伺服电机
2 × 2.4 Nm 静止转矩,单线技术及 DDI 编码器

PxG®伺服用行星低齿隙减速机
2 × 单级,传动比 i = 10,含适配器和安装件

MOVI-C® DDI 电机电缆
2 × 7 米,高柔性混合电缆,单线技术

MOVI-PLC® I/O总线耦合器
1 × EtherCAT®耦合器(含终端接线端子),预配置如下:
  • DC 24 V 供电模块
  • 32 × 数字输入 / 24 × 数字输出,DC 24 V
  • 8 × 模拟量输入,DC ± 10 V,Pt1000
  • 含带接线排的接线模块

机器自动化解决方案

更快、更个性化、更灵活:秉承这一理念,并遵循模块化设计思想,我们通过机器自动化解决方案,为您提供一套由软件和硬件组成的完整且完美匹配的基础套件。
