工艺技术解决方案

混合


在电极制造的第一道工序中，会利用旋转工具将负极和阳极配方与其他活性材料（导电添加剂、溶剂和粘合剂）混合。 干混之后进行湿混（分散），从而分别制得负极和阳极的浆料，即所谓的“浆料”。搅拌工具的驱动装置必须能够承受较大的横向力和轴向载荷，并能以不同的速度进行混合。


您的要求

  • 稳定且高速的运行
  • 驱动装置的长时间运行和长寿命
  • 能够承受高横向力和轴向载荷

我们的解决方案

X系列工业减速器 X系列工业减速器 搅拌机型标准变速箱 搅拌机型标准变速箱 DRN..系列交流电机 DRN..系列交流电机 MOVIDRIVE® 应用变频器 MOVIDRIVE® 应用变频器

涂层与干燥


混合好的浆料被涂覆在铝箔或铜箔基材的两侧。金属箔从线圈上展开，在恒定张力的作用下通过涂布辊从涂布系统下方经过，从而确保涂层厚度均匀。 此处的关键在于保持恒定的箔材预张力，因为由于采用双面涂层，带材无法被卸下，且必须避免箔材开裂。 涂层完成的电极带随即被送入干燥机。在此过程中，浆料中的溶剂被去除，最终仅在箔材上留下干燥的基材。经过干燥机处理后，带材通过冷却辊冷却至室温，并重新卷绕。


您的要求

  • 无瑕疵的表面质量
  • 精确的涂层厚度控制
  • 准确且稳定的薄膜预张力
  • 在停电情况下设备仍能不间断运行

我们的解决方案

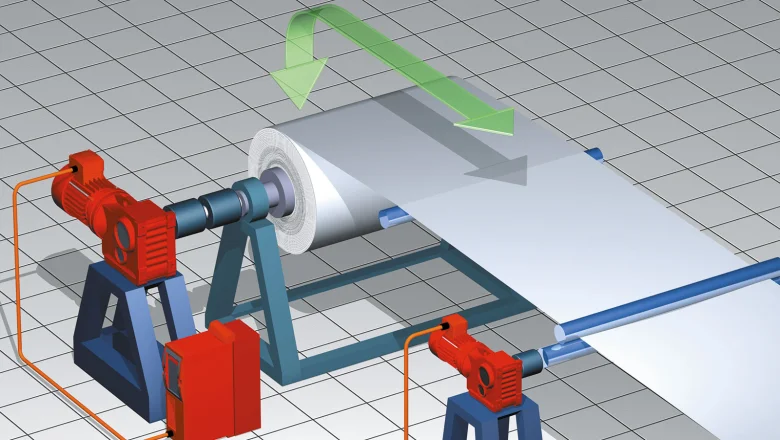

CM3C 或 CMP 系列同步伺服电机 CM3C 或 CMP 系列同步伺服电机 PxG® 伺服行星减速器或斜齿轮-伞齿轮减速器 PxG® 伺服行星减速器或斜齿轮-伞齿轮减速器 MOVIDRIVE® 应用变频器 MOVIDRIVE® 应用变频器 MOVI-C® CONTROLLER UHX MOVI-C® CONTROLLER UHX 电力与能源解决方案 能源管理系统 电力与能源解决方案 能源管理系统 卷绕机的软件解决方案 卷绕机的软件解决方案

压光


在压延过程中，双面涂层并已干燥的铜箔或铝箔（电极箔）会在轧机中被压实。为此，箔材会被送入多组旋转辊对之间，并在辊对之间以精确规定的线压力进行压实。 来自上下方的恒定压力可降低涂层基材的孔隙率。


您的要求

  • 恒定速度
  • 辊筒的同心度
  • 精确保持线压

我们的解决方案

行星大齿轮箱 行星式大型齿轮箱 X系列工业减速器 X系列工业减速器

斯利滕


压实后，电极带会沿长度方向被分割成多条较窄的带材。为此，需将母卷展开，并采用激光热切割或刀辊机械切割的方式进行切割。 切割产生的边角料会被吸走或刷除，而裁切好的带材则重新卷绕到所谓的“子线圈”上。


您的要求

  • 精确的切割质量
  • 稳定且高速
  • 在停电情况下设备仍能持续运行

我们的解决方案

CM3C 或 CMP 系列同步伺服电机 CM3C 或 CMP 系列同步伺服电机 PxG® 伺服行星减速器或斜齿轮-伞齿轮减速器 PxG® 伺服行星减速器或斜齿轮-伞齿轮减速器 MOVIDRIVE® 应用变频器 MOVIDRIVE® 应用变频器 MOVI-C® CONTROLLER UHX MOVI-C® CONTROLLER UHX 电力与能源解决方案 能源管理系统 电力与能源解决方案 能源管理系统 卷绕机的软件解决方案 卷绕机的软件解决方案

细胞组装

分离：对于 软包电池，首先需从滚压材上裁切或冲压出相应尺寸的单张电极片。

堆叠与卷绕：随后，将 这些裁切好的阳极和负极片交替堆叠；对于棱柱形和圆柱形电池，则将涂层电极带与隔膜带卷绕成所谓的“果冻卷”。

装入电池外壳：首先，通过超声波或激光焊接将导电箔与电池导电片连接。 随后，将电极堆叠或“果冻卷”放入包装中，最后通过脉冲焊接、接触焊接或激光焊接进行封装和密封，然后向电池中均匀注入液体电解液混合物。


您的要求

  • 精确的定位精确度
  • 协调一致的运动轨迹
  • 高速运行
  • 避免损坏
  • 在停电情况下设备仍能不间断运行
  • 可扩展性、结构紧凑，且可在48 V直流和400 V交流解决方案之间自由选择，同时保持一致的外观和操作体验

我们的解决方案

PxG® CM3C.. 系列伺服行星减速电机 PxG® CM3C..系列伺服行星减速电机 MOVIDRIVE® 应用变频器 MOVIDRIVE® 应用变频器 MOVI-C® CONTROLLER UHX MOVI-C® CONTROLLER UHX 电力与能源解决方案 能源管理系统 电力与能源解决方案 能源管理系统 MOVIKIT® Positioning、Robotics、旋转刀具和飞行锯 MOVIKIT® Positioning、机器人、旋转刀与飞行锯 用于协调运动和缠绕的软件解决方案 用于协调运动和卷绕的软件解决方案 MOVIMOT® performance ELV 紧凑型低压驱动器 MOVIMOT® performance ELV 紧凑型低压驱动器

处理流程


在整个制造过程中，SEW-EURODRIVE 的驱动技术都能帮助您优化生产。无论是用于室内运输的搬运门式机器人、用于垂直移动的提升装置、平移轴，还是多方向操作的工具臂，均可适用。


您的要求

  • 顺畅无阻的运行
  • 高速运行
  • 精准的时序控制
  • 精准的运动
  • 可灵活应用于多种工具操作（翻转、抓取、切割、冲压、焊接……）
  • 可扩展性、结构紧凑，且可在48 V直流和400 V交流解决方案之间自由选择，同时保持一致的操作体验

我们的解决方案
用于处理单个单元或转运线圈的3轴龙门机器人

PxG® 伺服行星减速器或斜齿轮-伞齿轮减速器 PxG® 伺服行星减速器或斜齿轮-伞齿轮减速器 CM3C 或 CMP 系列同步伺服电机 CM3C 或 CMP 系列同步伺服电机 MOVIDRIVE® 应用变频器 MOVIDRIVE® 应用变频器 MOVI-C® CONTROLLER UHX MOVI-C® CONTROLLER UHX MOVIKIT® 软件模块：齿轮传动与 Positioning MOVIKIT® 软件模块：齿轮传动与定位 MOVIMOT® performance ELV 紧凑型低压驱动器 MOVIMOT® performance ELV 紧凑型低压驱动器

用于线圈的旋转、摆动和翻转装置

K系列或R系列的锥齿轮/斜齿轮减速器 K 系列或 R 系列的锥齿轮/斜齿轮减速器 分布式 MOVI-C® 驱动装置 MOVIMOT® advanced 分布式 MOVI-C® 驱动装置 MOVIMOT® advanced MOVIKIT® 软件模块 MOVIKIT® Positioning MOVIKIT® 软件模块 MOVIKIT® Positioning

我们的专家团队深谙您的行业及要求。依托我们遍布全球的
网络，我们随时都能在当地为您提供服务。
