防爆斜齿轮-锥齿轮伺服减速机

我们的斜齿轮-锥齿轮伺服减速机符合ATEX标准,属于II设备组。它们可靠、耐久且维护少:是具有潜在爆炸性环境中各种伺服驱动解决方案的理想基础。

符合ATEX要求,多元化且紧凑

BS.F 系列防爆斜齿轮-锥齿轮伺服减速机

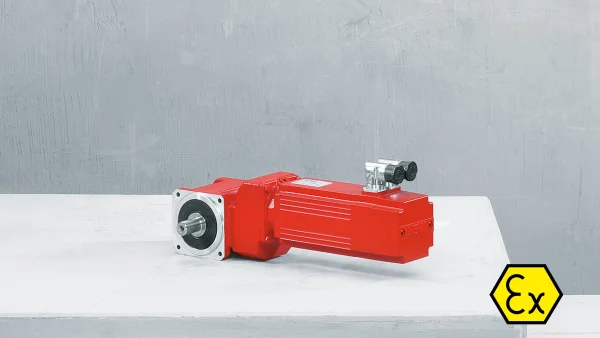

本图展示了防爆斜齿轮-锥齿轮伺服减速电机
本图展示了防爆斜齿轮-锥齿轮伺服减速电机

您正在寻找适用于潜在爆炸性场合的产品?扭矩要求在40 Nm到1220 Nm之间?我们向您推荐符合ATEX标准的低齿隙BS.F斜齿轮-锥齿轮伺服减速机。允许的加速扭矩值远高于这些值。

本系列有6种规格和5个输出变体,非常多变。BS.F斜齿轮-锥齿轮伺服减速机设计紧凑,即使是标准版旋转间隙也低。您还可以选择进一步减少旋转间隙。伺服减速机采用无磨损运行和运行传动高耐久设计,在整个使用寿命期间都能保持旋转间隙的一致性。

只有一半解决方案没有电机?使用我们已经成熟的模块化产品并将BS.F系列防爆伺服减速机与您选择的 防爆伺服电机 组合起来。

配置您的个性化产品

  • 个性化产品的详细信息
  • 您配置下的CAD数据和文档
  • 直接请求报价或下订单的选项
现在开始配置产品

您的福利

  • 旋转间隙低

    减速机整个使用寿命期间传动装置几何结构的抗扭刚度高。
  • 传动比范围大

    斜齿轮输出级与准双曲面输出级结合。
  • 完美组合

    B5安装法兰可以将驱动装置集成至各种应用中。

特征

  • 伺服减速机符合94/9/EC指令(ATEX),或截止至2016年4月20日的EU指令2014/34/EU (ATEX),设备组II,2类,变体II2GD
    • 用于欧盟市场
    • 中国认可
    • 俄罗斯认可,与EAC证书结合(前身为GOST-R)
  • 已认证的防护类型:
    • 防护类型“c”:安全结构防护(安全设计),EN13463-1和-5
    • 防护类型“k”:浸液防护,EN13463-1和-8
  • 标准化坚固壳体作为锁紧盘,保护减速机
  • 紧固所有螺丝,防止意外松散
  • 减速机配有独立铭牌
  • 高品质油封
  • 润滑剂可耐高温
  • 低齿隙符合ATEX标准的斜齿轮-锥齿轮伺服减速机
  • 设计扭矩为40 Nm至1,220 Nm
  • 所有变体都配有B5安装法兰;可选底脚安装和扭矩臂(可集成至相关应用中)
  • 减速机整个使用寿命期间旋转间隙一致
  • 提供5个输出变体:
    • BSF:实心轴
    • BSKF:带键槽的实心轴
    • BSBF:法兰块轴(EN ISO 9409)
    • BSHF:带锁紧盘的空心轴
    • BSAF:带键槽的实心轴 (轴安装减速机)
  • 对于符合ATEX标准的伺服减速电机

技术数据

BS.F 系列防爆斜齿轮-锥齿轮伺服减速机

关闭表格
规格 扭矩级别
Nm
传动比
i
旋转间隙
`
202 40 3 / 4 / 6 / 8 / 10 / 15 / 20 / 25 6 1) / 3 2)
302 80 3 / 4 / 6 / 8 / 10 / 15 / 20 / 25 / 30 6 1) / 3 2)
402 160 3 / 4 / 6 / 8 / 10 / 15 / 20 / 25 / 30 6 1) / 3 2)
502 320 3 / 4 / 6 / 8 / 10 / 12 / 15 / 20 / 25 / 30 / 35 6 1) / 3 2)
602 640 3 / 4 / 6 / 8 / 10 / 12 / 15 / 20 / 25 / 30 / 35 / 40 6 1) / 3 2)
802 1220 3 / 4 / 6 / 8 / 10 / 12 / 15 / 20 / 25 / 30 / 35 / 40 6 1) / 3 2)
  1. 1) 标准
  2. 2) 减少
我们在此处问您保存了表格。

应用范围

潜在爆炸性环境的类型和区域分类
设备类型或EPL的区域和分配
设备类型或EPL的区域和分配
  • 应用于带有空气/气或空气/粉尘混合器的潜在爆炸性环境,遵守指令94/9/EC (ATEX)或截止至2016年4月20日的EU指令2014/34/EU (ATEX)
  • 设备类别II2GD的应用场合
  • 与空气混合器一起使用
    • 有气体 (G): 区域1和2
    • 有粉尘 (D): 区域21和22
  • 示例:
    • 码垛机中的承载设备
    • 搬运架
    • 增量推出
    • 轮胎、橡胶和塑料加工机
    • 输送机皮带
    • 移动轴,附加轴
    • 切割、打孔、焊接和压花膜,木材或塑料
