优势特点

紧凑设计
得益于非常紧凑的尺寸、书本式设计和无缝连接，可节省控制柜空间。

通用性
具有可选现场总线接口和安全功能。

高可用性
得益于MOVITRAC®B系列标准变频器多年来已在大量应用中经验证的可靠性。

极为省时
由于直接启动和运行。

集成功能安全
根据EN ISO 13849-1，其STO（安全扭矩关闭）安全功能符合PL d（0号尺寸除外）。

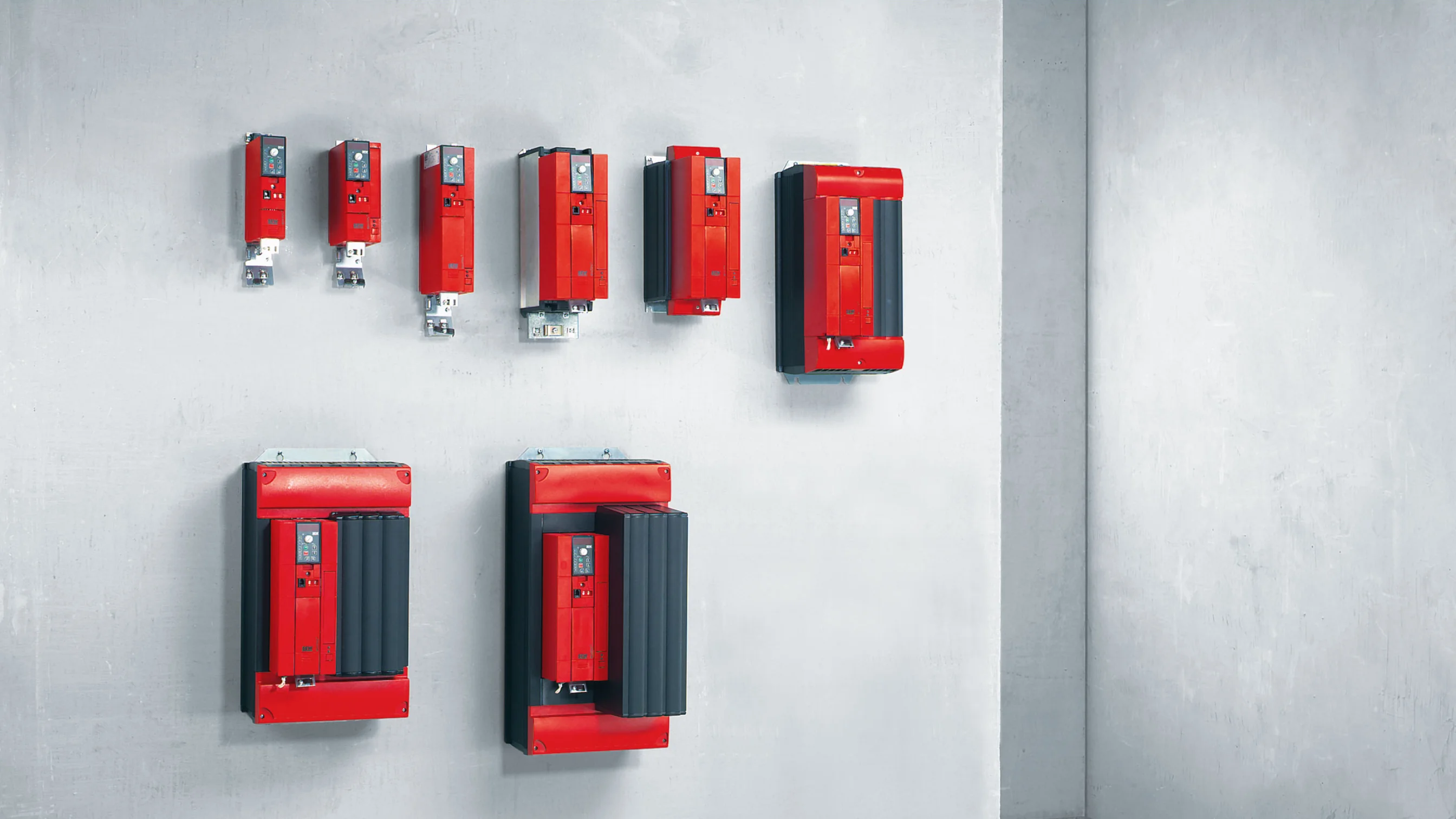

MOVITRAC ®LTE B IP20中基本变频器 MOVITRAC ®LTP-B IP20标准变频器

紧凑- 多功能 - 安全

MOVITRAC®B系列变频器可为您节省时间和成本。从风扇应用到材料处理和基本定位，这些基本操作意味着标准变频器可快速投入使用，且能够非常有效地执行任务。

适配于我们的DR 系列交流电机，MOVITRAC® B变频器可以控制异步电机和EDR系列防爆电机的转速。

您可以使用标准MOVITRAC® B系列设计用于材料处理、泵应用或离心机。可选扩展件的模块化设计和多样的选件可灵活满足您的特定需求。
联系表 SEW-EURODRIVE 全世界

激活邮政编码搜索后，谷歌将把数据传输到美国。有关详细信息，请参阅我们的 隐私政策。

特点
  • 紧凑型变频器，节省空间安装
  • 启动时，其直接操作节省时间
  • 宽电压和功率范围
    • 3x AC 380 – 500 V: 0.25kW-90kW
    • 3x AC 230 – 240 V: 1.5kW-30kW
    • 1x AC 230 – 240 V: 0.25kW-2.2kW
  • 超载
    • 125%IN 连续工作
    • 150%IN 至少60秒
  • 安全扭矩关闭（STO）EN ISO 13849-1 PL d（5.5 kW标准）
  • 适于您的应用
  • 设计可实现整合
    • 现场总线接口
    • 功能安全技术选项
    • 输入/输出扩展

版本

1.标准版
  • 标准设备集成IPOS *定位和顺序控制

2.应用程序版本

可访问应用模块，即，实现标准化控制程序，
例如，基本定位

应用模块优点：

  • 高功能性和友好的用户操作界面
  • 您仅需要输入应用所需参数
  • 向导式参数设置替代了复杂的编程
  • 所有动作均直接在MOVITRAC® B中进行控制

*精简的命令集

选项
  • 用于参数设置、数据管理、启动和诊断的标准键盘
    • FBG11B：插拔式基本键盘
    • DBG60B：纯文本键盘
  • UBP11A：参数模块
    简化数据备份与系列启动选项
  • 用于连接MC07B的通信模块
    • FSC11B / FSC12B：通过系统总线/ RS-485 / CANopen
    • FSE24B：经由EtherCAT®
  • 现场总线连接
    • DFE32B：PROFINET IO
    • DFE33B：Modbus TCP /EtherNet/ IP
    • DFE24B：EtherCAT®
    • DFP21B：PROFIBUS DPV1
    • DFD11B：DeviceNet（CANopen集成在基本装置）
  • 接口转换器
    • USB11A：经由USB接口连接至PC
    • UWS21B：经由RS232接口连接至PC
  • 输入和输出扩展
    • FIO11B：具有设定值输入、模拟输出和RS485接口的模拟量模块
    • FIO21B：带7路数字输入和SBus连接的数字量模块
  • MOVI-PLC® 高级控制器
    • DHE21B / DHE41B：以太网接口
    • DHF21B / DHF41B：以太网/ PROFIBUS / DeviceNet接口
    • DHR21B / DHR41B：以太网/ PROFINET / MODBUS TCP /以太网/ IP接口
  • IPOSplus®
    编程定位和顺序控制（仅限应用版本的MC07B）
  • BW型制动电阻
    BW系列制动电阻可以消耗MOVITRAC® 变频器产生的再生能量。其内部集成了测温传感器可以在无外部监测下保护电阻。

附件
MOVITOOLS® MotionStudio工程软件 MOVITOOLS® MotionStudio程序软件允许您便捷地启动、配置和运行于MOVITRAC® B系列变频器和MOVIDRIVE® B驱动变频器。
MOVIDRIVE® MDR60A 15 kW~160 kWMOVIDRIVE® MDR61B 160kW~ 315 kW 再生式电源 再生式电源可以使用中央电源连接为多装置供电。再生模式下，电源馈送至供电系统。使用MDR60A / MDR61B，可节省电力和安装成本。
BW型制动电阻 BW系列制动电阻可用于MOVITRAC® B系列变频器和MOVIDRIVE® B系列驱动器的再生操作。使用集成温度传感器可以保护电阻，无需外部监测。
ND型线路扼流器 ND系列线路扼流器增加变频器过电压保护。这是恶劣行业供电系统中的一个重要特征，特别是当变频器安装在电源变压器附近时。
NF型线路滤波器 NF型线路滤波器适用于符合EN 61800-3规定的EMC兼容安装。其可抑制变频器线路侧的干扰发射。这些线路滤波器确保在供电终端保持极限值等级C1。
HD型输出扼流器 HD系列输出扼流器可抑制非屏蔽电机电缆发出的干扰。其可使电机在EMC兼容安装方面符合EN 61800-3中规定的C1限值要求。输出扼流器提供有在EMC兼容安装中屏蔽电机电缆的替代方案。
HF型输出滤波器 HF系列输出滤波器为正弦滤波器，可平滑变频器输出电压。输出滤波器用于组驱动，以抑制电机电缆和长电机电缆中的放电电流，以防止电压峰值。

电压VAC：1×200/240

电源频率（Hz）：50-60±5%
MOVITRAC® B型
标准及应用 		功率范围
kW 		额定输出电流
A. 		规格 尺寸
宽×高×深（mm）
MC07B 0003-2B1-4-00 0.25 1.7 0XS

 54.5 x 185 x 163.5
MC07B 0004-2B1-4-00 0.37 2.5
MC07B 0005-2B1-4-00 0.55 3.3 0S 80 x 185 x 163.5
MC07B 0008-2B1-4-00 0.75 4.2
MC07B 0011-2B1-4-00 1.1 5.7 0L 80 x 273.5 x 163.5
MC07B 0015-2B1-4-00 1.5 7.3
MC07B 0022-2B1-4-00 2.2 8.6

电压VAC：3X 200/240

电源频率（Hz）：50-60±5%
MOVITRAC® B型
标准及应用 		功率范围
kW 		额定输出电流
A. 		规格

 尺寸
宽×高×深（mm）
MC07B 0003-2A3-4-00 0.25
 1.7
 0XS 54.5 x 185 x 163.5
MC07B 0004-2A3-4-00 0.37
 2.5
MC07B 0005-2A3-4-00/S0 0.55
 3.3
 0S 80 x 185 x 163.5
MC07B 0008-2A3-4-00/S0 0.75
 4.2
MC07B 0011-2A3-4-00/S0 1.1
 5.7
 0L 80 x 273.5 x 163.5
MC07B 0015-2A3-4-00/S0 1.5
 7.3
MC07B 0022-2A3-4-00/S0 2.2
 8.6
MC07B 0037-2A3-4-00 3.7
 14.5
 1 105 x 315 x 173
MC07B 0055-2A3-4-00 5.5
 22
 2 130 x 335 x 229
MC07B 0075-2A3-4-00 7.5
 29
MC07B 0110-203-4-00 11
 42
 3 200 x 465 x 251
MC07B 0150-203-4-00 15
 54
MC07B 0220-203-4-00 22
 80
 4 280 x 522 x 250
MC07B 0300-203-4-00 30 95

电压VAC：3X 400/500

电源频率（Hz）：50-60±5%
MOVITRAC® B型
标准及应用 		功率范围
kW 		额定输出电流
A. 		规格 尺寸
宽×高×深（mm）
MC07B 0003-5A3-4-00 0.25 1
 0XS

 54.5 x 185 x 163.5
MC07B 0004-5A3-4-00 0.37 1.6
MC07B 0005-5A3-4-00/S0 0.55 2
 0S 80 x 185 x 163.5
MC07B 0008-5A3-4-00/S0 0.75 2.4
MC07B 0011-5A3-4-00/S0 1.1 3.1
MC07B 0015-5A3-4-00/S0 1.5 4
MC07B 0022-5A3-4-00/S0 2.2 5.5
 0L 80 x 273.5 x 163.5
MC07B 0030-5A3-4-00/S0 3 7
MC07B 0040-5A3-4-00/S0 4 9.5
MC07B 0055-5A3-4-00 5.5 12.5
 2S 105 x 335 x 238
MC07B 0075-5A3-4-00 7.5 16
MC07B 0110-5A3-4-00 11 24
 2 130 x 335 x 229
MC07B 0150-503-4-00 15 32
 3 200 x 465 x 251
MC07B 0220-503-4-00 22 46
MC07B 0300-503-4-00 30 60
MC07B 0370-503-4-00 37 73
 4 280 x 522 x 250
MC07B 0450-503-4-00 45 89
MC07B 0550-503-4-00 55 105
 5 280 x 610 x 330
MC07B 0750-503-4-00 75 130

紧凑型和设备齐全的MOVITRAC® B系列标准变频器是标准任务的高性价比和节能的选择。

能效功能
过程适应 适用于实际要求的无级变速和扭矩控制
节能功能 用于在部分负载范围内运行并动态调整电机效率
DC链接耦合
2号尺寸：5,5 kW 		通过连接驱动器的链接电流提供驱动器的制动能源
再生式电源
2号尺寸：5,5 kW 		连接 MOVIDRIVE ®MDR再生式电源 允许回收能源
热控风扇 仅当产生废热时打开

effiDRIVE® 节能解决方案

除节能系统产品外，我们的effiDRIVE® 节能解决方案还提供专家能源建议和模块化且可定制的服务。 了解详细信息！

以下配有安全扭矩关断功能（STO）的MOVITRAC®B 符合EN ISO 13849-1 PLd 认证：

  • 3×AC 230V：
    • 0.55 kW~2,2 kW：选配
    • 3,7 kW~75 kW：标配
  • 3×AC 400V：
    • 0,55 kW~4 kW：选配
    • 5,5 kW~75 kW：标配
  • 1×AC 230V：STO不可用

可选安全选项 - 安全通信
  • DFS11B：经由PROFIBUS的PROFIsafe
  • DFS21B：经由PROFINET的PROFIsafe
连续和过程运动 MOVITRAC® B
标准型号 应用版本
粉碎机 X X
传送带 X X
链式输送机 X X
风扇 X X
泵 X X
辊式输送机 X X
挤出机 X X
混合机 X X
升降梯 X X
离心设施 X X
简单定位（用触发器切换快慢速） MOVITRAC® B
标准型号 应用程序版本
计量泵 – X
旋转台 受限 X
小车 受限 X
提升机 受限 X
吊车 受限 X
横向支架 受限 X
