诊断单元是我们电机的理想补充单元。其有助于在运行期间监控生产，进行诊断，以及优化维护间隔。因此，其应包含在各条件监测概念中。使用可监测制动器功能和磨损情况的新DUE诊断单元，您的条件监测将更为灵活和高效。
功能和磨损情况始终处于控制之下
SEW–EURODRIVE适用于经过反复检验及测试的BE1~BE122制动器以及BF / BT11~BF / BT等30款新制动器的新DUE诊断单元选项，采用一套测量系统承担两项任务：监控制动器功能并确定制动衬片的磨损情况。通过持续监控制动器的工作气隙，执行这两项任务。以此方式，您也可以为您的制动系统规划特定的基于磨损情况的维护间隔。实际上，这意味着：您可始终让制动器的功能和磨损情况。

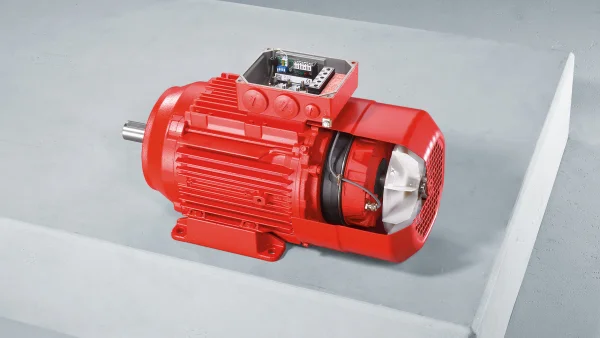

将传感器完全集成至接线盒内的制动器和评估电子器件中。因此，您可以轻松使用DUE诊断单元选项，即使在IP66苛刻环境条件下，同样如此。
作为标准配置，制动器的功能和制动衬片的磨损情况均配备有一个数字输出，以及对应于工作气隙尺寸的模拟电流信号。
基于涡流原理，测量系统非接触式工作；高频交流电流经传感器。在压力板中电磁场引起涡流，以此改变传感器的交流电阻。评估单元基于制动器的工作气隙，按一定比例将此阻抗变化转换成电信号（4-20 mA）。
数字信号（NO触点）用于监控制动功能，而数字输出（NC触点）用于指示已达到磨损极限。此外，电流输出还允许连续监测制动器的磨损情况。
除输出外，位于评估单元上的LED灯也可指示各部分制动器的功能和磨损情况。
咨询我们的销售团队。
- 我们的专家了解您的行业及其要求。
- 我们的全球网络可确保您能随时随地联系我们。
- 我们拥有专业知识和工具，可提供最佳支持和建议。
对您的益处
-
仅采用一套测量系统
便能可靠监控制动器的功能和磨损情况。 -
独立规划
基于磨损情况的维护间隔，因为该/DUE诊断单元可连续确定制动器的工作气隙。 -
仅需一次采购
因为测量系统本身非接触式工作且无磨损。
特点
- 两个数字输出信号（DC 24 V）：
- 1个数字输出，带NO接触功能，作为制动器的监控功能：确定正确的制动功能（制动器松开/应用）
- 1个数字输出，带NC接触功能，作为制动器磨损监控功能：
确定制动器的最大磨损极限（工作气隙正常/过大）
- 电流信号与气隙成比例（4~20mA [最大值]）。
- 将传感器集成至线圈体内
- 位于评估单元中的LED灯可指示数字输出的状态
- 评估单元（电子）始终安装在接线盒中，整个驱动其具有IP防护等级
- 防护等级IP66的传感器，因此，驱动器具有IP66整体防护等级。
- 确定制动衬片的磨损情况，而制动功能为非接触式且无磨损。
- 在制动电机中完全组装和校准该/DUE诊断单元选项。
- 用于设置传感器尺寸和最大允许磨损极限的DIP开关，以便结合条件监控对应用程序进行优化调整
- 出现磨损时，若改变制动盘或重置气隙，无需重新校准涡流式传感器，因为传感器的安装环境不会发生变化
- 随后缩短电子评估装置与传感器之间的连接电缆，或更换传感器、电子装置、电子评估装置、磁体或压力板，这始终需要校准电子评估装置
- 连接方式
- 直接通过笼式弹簧夹
- 准备通过M12连接器（4或8针）进行连接
- 可改装诊断单元（准备中；请联系我们）
- 评估单元具有两个版本可用：
- DUE-1K：BE ..制动器的单通道版本
- DUE-2K：BF .. / BT ..制动器的双通道版本
- 就各局部制动器的制动衬片的制动功能和磨损情况而言，双通道版本具有数字输出，以及模拟电流信号
技术参数
下表列出诊断单元的技术数据，以便在电机布线空间中进行安装，在线圈体中安装传感器。
关闭表格
| 评估装置 | DUE-1K-00 对于BE .. 制动器 |
DUE-2K-00 对于BF ../ BT .. 制动器 |
||
|---|---|---|---|---|
| 信号输出（双通道） | BE.. 制动器 输出1：4-20 mA. FCT1：DC 24 V（150 mA） WEAR1：DC 24 V（150 mA） |
BF ../ BT ..制动器的部分制动器1~ 输出1：4-20 mA. FCT1：DC 24 V（150 mA） WEAR1：DC 24 V（150 mA） BF ../ BT ..制动器的部分制动器2~ 输出2：4-20 mA. FCT2：DC 24 V（150 mA） WEAR2：DC 24 V（150 mA） |
||
| 电流消耗 | 最大值 | mA | 190 | 360 |
| 最小值 | mA | 40 | 80 | |
| 电源电压 | DC 24 V(±15%) | |||
| 电磁兼容性 | DIN EN 61800-3 | |||
| 评估装置的工作温度范围 | -40〜+105℃ | |||
| 湿度 | ≤90％相对湿度 | |||
| 防护等级 | 传感器和电缆IP20（封闭式接线盒，最大IP66） | |||
我们在此处问您保存了表格。
关闭表格
| 传感器 | DUE-d6-00 | DUE-d8-00 |
|---|---|---|
| 防护等级 | IP66 | IP66 |
| 传感器和电缆的 工作温度范围 |
-50〜+150℃ | -50〜+150℃ |
我们在此处问您保存了表格。
电机/制动器组合
/ DUE诊断装置可用于技术成熟的DR..电机，以及具有新型双制动器的DR..电机。这些组合目前正被实行。
关闭表格
| 电机类型DR..N .. | BE制动器类型 |
|---|---|
| 80M 90S、90L、 100L、100LS、 112M、 132S、132M、132L |
BE1、BE2、BE5、BE11 |
| 132M、132L、 160M、160L、 180M、180L、 |
BE20 |
| 160M、160L、 180M、180L、 200L、 225S、225M、 |
BE30、BE32 |
| 200L、 225S、225M、 250M、250ME、 280S、280M、 |
BE60、BE62 |
| 250M、250ME、 280S、280M、 315S、315M、315ME、315L、315H |
BE120、BE122 |
我们在此处问您保存了表格。
应用领域
- 需要机械故障保护制动器的应用
- 各种规格的物流输送带
- 提升应用
- 防止意外停机的应用
- 单独实施于磨损维护间隔的应用的使用范围
- 对运行可靠性要求更高的应用
- 可在全球各行业使用
