集成在接线盒中的运行电容器是我们DRK..单相电机的特殊功能。这不仅使得电机特别紧凑，同时也使应用领域达到IP66防护等级。

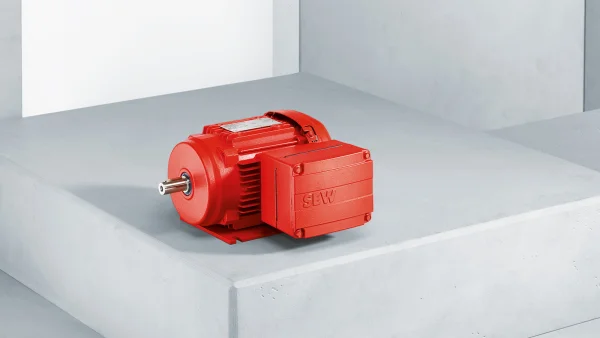

紧凑的单相电机内置运转电容器
无论在欧洲、美国还是巴西，您均能够以多种电源运行DRK..电机，因为其可用于50 Hz或60 Hz，220 V或230 V。功率为0.18 kW至1.1 kW的范围内总共有六种尺寸。
若您的应用中无需高起动转矩，例如，用于风扇、泵或压实机，我们推荐使用带集成运行电容器的DRK..电机。由于运行电容器直接安装在接线盒中，因此，电机更加紧凑。这意味着约45％~50％额定转矩可用于启动。
由于使用额外启动电容器，电机适用于螺旋输送机和输送带以及搅拌器和加料器。您可以预期转矩达到约100％~150％的额定转矩。
不用说，一切均适合单相电机，您可以使用DR..模块化电机系统的许多附加功能。
仅一半解决方案无关减速机？不会出现任何问题，因为齿轮单相电机由一系列模块化概念组装而来，类似于减速电机。
对您的益处
-
紧凑安装的可能性得益于运行电
容器直接集成在接线盒中。 -
防溅水保护
对于即使在户外均需要高度保护的所有应用程序。
特点
- 设计中将具有集成和坚固的薄膜电容器作为运行电容器
- 安装在接线盒
- 得予以优异的热负荷，无任何限制
- 免受机械影响
- 用于建筑物外部，防护等级为IP65的可选表面保护OS2。
- 启动性能：~MA. 45%~50% MN
- 对由客户提供的启动电容器进行设计
- 启动性能：~MA. 100%~150% MN
- 线路运行电压为1x 230 V或1x 220 V，频率为50 Hz或60 Hz
- 符合IEC 60034-30-1在1x 230V / 50Hz工作条件下的效率等级IE1的要求
- 具备DARK系列电机的减速电机。
- 斜齿轮减速电机：R07DRK..~R97DRK...
- 平行轴式齿轮减速电机：F27DRK..~F97DRK...
- 螺旋伞齿轮减速电机：K19 / K29 / K39DRK..~K97DRK...
- 斜齿轮 - 蜗轮蜗杆减速电机：S37DRK..~S87DRK...
- 直角减速电机：W10DRK..~W47DRK...
技术参数
DRK..电机/单相电机
关闭表格
| 类型 | 功率 kW |
线路电压 V |
频率 Hz |
|---|---|---|---|
| DRK71S4 | 0.18 | 1X 230或1x 220 | 50 或 60 |
| DRK71M4 | 0.25 | 1X 230或1x 220 | 50 或 60 |
| DRK80S4 | 0.37 | 1X 230或1x 220 | 50 或 60 |
| DRK80M4 | 0.55 | 1X 230或1x 220 | 50 或 60 |
| DRK90M4 | 0.75 | 1X 230或1x 220 | 50 或 60 |
| DRK90L4 | 1.1 | 1X 230或1x 220 | 50 或 60 |
我们在此处问您保存了表格。
附加功能
关闭表格
| DRK..系列交流电机 | |
|---|---|
| 规格 | 71，80，90 |
| 安装位置 | S、K、M、L、MC、LC、SJ、MJ、LJ |
| 极数 | 4 |
| 输出选项 | |
| 输出选项 | /FI、/FF、/FT、/FL、/FG、/FM、/FE、/FY、/FC |
| 机械附件 | |
| 刹车 | BE05、BE1、BE2 |
| 制动器手动释放 | HF、HR |
| 逆止器 | /RS |
| 温度传感器/温度检测 | |
| 热电机保护 | /TF、/TH |
| 编码器 | |
| 内置编码器 | /EI7C、/EI76、/EI72、/EI71 |
| 附加编码器DR..71-132 | /ES7S、/ES7R、/ES7C、/AS7W、/AS7Y、/EV7.、/AV7.、/XV.. |
| 转接环 | /ES7A、/EG7A、/XV.A |
| 轴承 | |
| 绝缘轴承（仅250） | |
| 通风 | |
| 低噪音风扇保护罩 | /LN |
| 风扇护板 | /C |
| 风扇 | /Z、/AL |
| 强制冷却风扇 | /V |
| 其他选项 | |
| 第二轴承端 | /2W |
我们在此处问您保存了表格。
应用领域
- 具备内置集成运行电容器
- 风扇
- 泵
- 发电机
- 具备内置启动电容器
- 螺旋输送机
- 传送带
- 搅拌器
- 剂量仪
