气动或液压缸的优秀替代品：CMS ..系列机电式电动缸。使用专利油浴润滑，其在最大动态下传输精准和可靠的直线运动。是否直接通过电机安装或经由适配器安装。
根据要求：标准化或模块化
直线运动应用通常对运行曲线具有较高要求，这就是您应当使用智能驱动系统，并将我们的智能变频器与我们的高效节能电子气缸相结合的原因。
您的利益：同时，驱动系统也易于实现不同的运行曲线，并提供高水平的定位灵活性、新编程选项、功率控制和诊断功能。可靠地贯穿于您的生产流程。

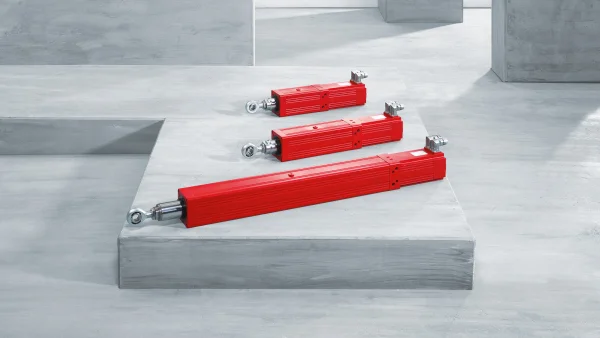

我们的CMS ..标准系列可快速、直接进行电机安装。其具有三种电机尺寸可用，能够实现轴向串行应用。其配备有已获专利的油浴润滑，可显著增强
除标准设计外，也可使用CMSM..模块化系列。同时，配备有已获专利的
无论您订购轴向并行或串行模块化CMSM..，我们都将提供合适的适配器。
有没有不含变频器的部分解决方案？在此情况下，请为我们的电子气缸配备合适的驱动变频器。
联系我们
- SEW的专家们了解您的行业和相关要求。
- 全球化网络让我们无处不在，可随时随地为您服务。
- 凭借专业的技术和工具，我们为您提供最佳的建议和支持。
优势特点
-
使用寿命长
已获专利的油浴润滑意味着该线性单元免于维护，能够将磨损降至最低。 -
高功率密度
导热油浴可增强热源与散热部件之间的温度补偿。 -
快速加速度
永磁体转子确保其功率提升比气缸快5倍。 -
成本低
无需能源供应，从而节能成本。更重要的是，紧凑设计可减少生产区域面积需求。
关闭表格
我们在此处问您保存了表格。
关闭表格
我们在此处问您保存了表格。
关闭表格
我们在此处问您保存了表格。
关闭表格
我们在此处问您保存了表格。
模块化电子气缸CMSM ..- 轴向串行和并行配置
产品特点

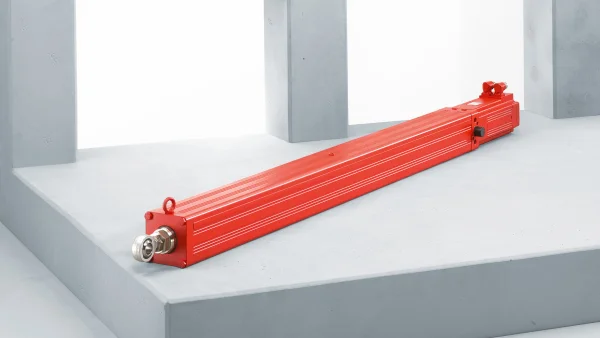

CMSMB50- 71系列/ ACH或ACA（轴向串行）
- 可使用ACH / ACA适配器组合我们的标准伺服电机（CMP50 / 63/71）。
- 单独提供具有标准电动缸的免维护油浴润滑的模块化单元（线性减速机）。
- 提高热利用率
- 均匀加热
- 得益于永久润滑，免于维护

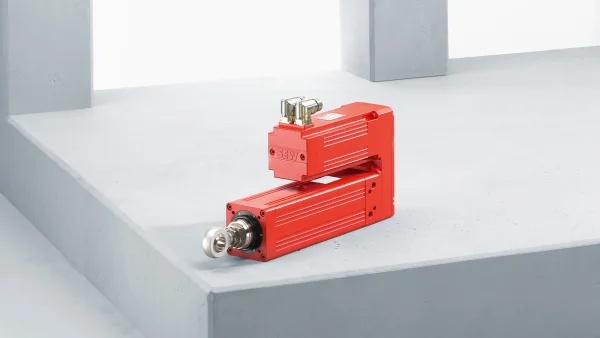

CMSMB50- 71系列/ AP（轴向并行）
- 可使用AP适配器组合我们的标准伺服电机（CMP50 / 63/71）
- 紧凑设计
- 免维护专利油浴润滑（永久润滑）
- 极高热功率密度
- 极低运行噪音
- 可选水冷却
技术参数
CMSMB50- 71系列/ ACH或ACA（轴向串行）
关闭表格
| 类型 | CMSMB50 / ACH或ACA | CMSMB63 / ACH或ACA | CMSMB71 / ACH或ACA | |
|---|---|---|---|---|
| 最大允许输入 扭矩 Nm |
7 | 11.1 | 25 | |
| 最大允许输入 速度 rpm |
4,500 | 4,500 | 4,500 | |
| 峰值进给力 N |
8,000 | 10,000 | 24,000 | |
| 行程长度 mm |
70/100/150/200/300/400/600 | 60/100/160/180/200/400/600 | 100/160/200/400/600/800/1,000/1,200 | |
| 主轴类型 | KGT 1） 20x5 | KGT 1) 25x6 | KGT 1） 32x6 | |
我们在此处问您保存了表格。
CMSMB50- 71系列/ AP（轴向并行）
CMSMB50/AP
关闭表格
| 电气参数 | |||
|---|---|---|---|
| 类型 | CMSMB50 / AP和 | ||
| CMP50S | CMP50M | CMP50L | |
| 最大转矩 Nm |
5.2 | 7 1） | 7 1） |
| 静止力矩 Nm |
1.3 | 2.4 | 3.3 |
| 机械数据 | |||
| 额定转速 nN |
3,000 rpm 4,500 rpm 6,000 rpm |
||
| 主轴类型 | KGT 2） 20x5 | ||
| 最大连续进给力 N |
1,200 | 2,200 | 2,200 |
| 峰值进给力 N |
5,300 | 8,000 | 8,000 |
| 行程长度 mm |
70/100/150/200/300/400/600 | ||
| 最大速度 mm/s |
375 | 375 | 375 |
我们在此处问您保存了表格。
CMSMB63/AP
关闭表格
| 电气参数 | |||
|---|---|---|---|
| 类型 | CMSMB63 / AP和 | ||
| CMP63S | CMP63M | CMP63L | |
| 最大转矩 Nm |
11.1 | 11.1 1） | 11.1 1） |
| 静止力矩 Nm |
2.9 | 5.3 | 7.1 |
| 机械数据 | |||
| 额定转速 nN |
3,000 rpm 4,500 rpm 6,000 rpm |
||
| 主轴类型 | KGT 2） 25x6 | ||
| 最大连续进给力 N |
2,400 | 3,600 | 4,800 |
| 峰值进给力 N |
10,000 | 10,000 | 10,000 |
| 行程长度 mm |
60/100/160/180/200/400/600 | ||
| 最大速度 mm/s |
450 | 450 | 450 |
我们在此处问您保存了表格。
CMSMB71/AP
关闭表格
| 电气参数 | |||
|---|---|---|---|
| 类型 | CMSMB71 / AP和 | ||
| CMP71S | CMP71M | CMP71L | |
| 最大转矩 Nm |
19.2 | 25 1） | 25 1） |
| 静止力矩 N |
6.4 | 9.4 | 13.1 |
| 机械数据 | |||
| 额定转速 nN |
2,000 rpm 3,000 rpm 4,500 rpm 6,000 rpm |
||
| 主轴类型 | KGT 2） 32x6 | ||
| 最大连续进给力 N |
5,000 | 7,500 | 10,000 |
| 峰值进给力 N |
18,000 | 24,000 | 24,000 |
| 行程长度 mm |
100/160/200/400/600/800/1,000/1,200 | ||
| 最大速度 mm/s |
450 | 450 | 450 |
我们在此处问您保存了表格。
操作领域
- 工艺过程或封装技术
- 搬运
- 印刷和塑料行业
- 木材加工
