伺服电机与强健的斜齿轮-锥齿轮减速机的这一组合具有很广的应用范围。充分利用CMP..电机的动力性以及斜齿轮-锥齿轮减速机的功率密度。
用于众多应用领域的高效斜齿轮-锥齿轮伺服减速电机。

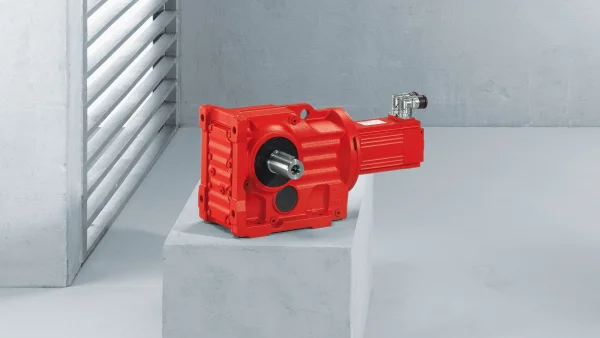

我公司的K..CMP..斜齿轮-锥齿轮减速电机整合了CMP..同步伺服电机系列伺服技术及久经考验的斜齿轮-锥齿轮减速机。
强大及 动力强劲的伺服电机 来自CMP..模块化系统，确保精准的功率输出。久经考验的 斜齿轮-锥齿轮减速机 K系列具有强健的性能和耐用性。还具有特别高的能效水平。 这对于扭矩的两个方向及各输入速度都适用。
因此，您可以使用K..CMP..斜齿轮－锥齿轮伺服减速电机来精准地实施众多应用。可以实施80 Nm 至 8000 Nm的扭矩，并可以极为灵活地运行系统。
让您受益
-
节约维护成本
因为伺服减速电机的齿轮装置具有耐用和免维护式设计。 -
最优规划
因为减速电机完美地整合了伺服特点和标准解决方案。
特点
斜齿轮 - 锥齿轮减速机（两级和三级）
- 高能效
- 具有很高疲劳强度的齿轮装置
- 使用寿命长、免维护
- 可以与我们的完整电机产品组合进行整合
尺寸K..37至K..107（三级）
- 也提供用于输出速度极低的应用场合的双减速机
- 小齿隙变体
- 可用变体：
- 底脚安装或法兰安装
- B5或B14法兰安装
- 实心轴或空心轴
- 带键连接的空心轴、锁紧盘、花键空心轴或TorqLOC®
尺寸K..19 至 K..49（两级）
- 减速机能效高达90%以上
- K..19和K..29规格采用铝制壳体，重量特别轻
- K..39和K..49规格采用灰口铸铁壳体特别坚固
- 低损耗、两级设计
- 可与用小电机整合 - 结果：紧凑、轻便的驱动系统
- 三根基础条确保在苛刻的安装条件下实现与客户机器的最佳连接
- 可用变体：
- 底脚安装或B5法兰安装
- 实心轴或空心轴
- 带键连接的空心轴或锁紧盘
同步伺服电机
- 整个CMP..系列的伺服电机都有最高的动力性，这得益于电机的低惯性转子设计以及高过载能力
- 得益于最先进的绕组和磁体技术，性能得到优化且设计极为紧凑
- 静止扭矩范围 0.5 Nm 至 95 Nm
- 针对所有应用的高转子惯性可选CMPZ..系列电机，具有高负荷惯性矩
- 具有良好的同心运转特点
- 将电机直接安装到我公司模块化减速机系统中的一款减速机上
技术数据
带CMP..电机的K系列斜齿轮-锥齿轮伺服减速电机
关闭表格
| 减速机 | 电机 | |
|---|---|---|
| 减速机尺寸 | 尺寸 | 扭矩范围MaDyn Nm |
| 19 | 40M – 71M | 16 – 88 |
| 29 | 50S – 71M | 16 – 143 |
| 39 | 50S – 80S | 23 - 410 |
| 49 | 63S – 100S | 43 - 605 |
| 37 | 40M – 71M | 15 – 240 |
| 47 | 50S – 80S | 29 – 435 |
| 57 | 50S – 112S | 38 – 665 |
| 67 | 50S – 112S | 42 – 920 |
| 77 | 63S – 112M | 77 – 1550 |
| 87 | 71S – 112E | 205 – 3240 |
| 97 | 80S – 112E | 765 – 4710 |
| 107 | 100S – 112E | 565 – 9090 |
我们在此处问您保存了表格。
应用领域
- 食品行业
- 包装机
- 打包/拆包机
- 托盘堆垛机和包装机
- 分拣和码垛系统
- 传送带
- 顶推机
- 轮胎、橡胶和塑料加工机
- 行走轴、提升轴、附加轴
- 定位驱动
