适用于各类码垛和拆垛作业的模块化解决方案

通常使用四种类型的码垛机器人:折臂机器人、层式码垛机、直线机器人或门式码垛机。 包装尺寸、包装重量和包装特性是决定设备功能和运动方式的关键因素。如今,新设备及全自动码垛系统的设计日益模块化,所使用的软件也必须具备相应的模块化特性。

我们的MOVI-C®自动化模块化系统具备这种模块化特性,为编程人员提供了极高的灵活性和简便性。 轴线的智能控制结合我们多样化的软件解决方案,不仅保证了速度和可靠性,还能确保对包装箱的轻柔处理以及高堆垛质量。

无论采用何种机器人解决方案或运动学结构,我们的 MOVIKIT® Robotics 软件模块都能提供完全契合的解决方案。只需简单设置参数,无需繁琐编程。

功能模块/应用程序

总能找到合适的产品和解决方案

灵活的码垛方案需要灵活的自动化和驱动方案。得益于SEW-EURODRIVE广泛的产品系列,总能提供恰到好处且合适的驱动技术,并可轻松灵活地集成到整体解决方案中。 秉承“一站式服务”的理念,这为用户带来了显著的附加值。结合集成且预先设计的 MOVIKIT® 软件模块,我们的系统解决方案简化了不同技术的集成与组合。 所有组件都能轻松地相互配合,并作为整体系统可靠地投入运行。


托盘进料

向码垛机输送托盘的方式多种多样。 无论托盘来自存储仓还是供料器,我们灵活的模块化自动化系统 MOVI-C® 都能提供合适的集中式或分散式解决方案,或者——如本应用案例中常采用的那样——两者的合理组合。

通过直接与减速电机对接且完全集成于系统的分散式变频器 MOVIMOT®,以及 MOVIKIT® 软件模块,输送线可轻松、模块化地集成到整体方案中,并实现集中控制。 凭借我们全面的产品组合,各类托盘进料系统和托盘卸料站均可由我们一站式完美实现。


包裹对齐/预分组

待码垛的产品和包裹将按照预定的层叠布局在托盘上进行分组。这种预分组需要涵盖广泛的处理步骤,并具备较高的分组效率。然而,用于这一复杂工艺环节的空间通常非常有限。因此,该系统的结构必须足够紧凑。

为此,SEW-EURODRIVE 通过并联臂运动学套件及配套的 MOVIKIT® Robotics 软件模块,提供了量身定制的优化解决方案。 这些解决方案可与该领域广泛采用且性能强大的三脚架式或三角机器人技术完美集成。

得益于我们创新的机器人解决方案,包裹和产品能够通过形锁方式进行精准定位,且对物料格外轻柔。配备平行臂运动学套件的三角机器人,可快速适应新的布局和不断变化的包裹尺寸。 通过简单的参数化,可快速实现个性化且灵活的调整,从而在设备中迅速完成产品更换。


层堆垛 / 仿真

层堆垛是码垛过程中既重要又关键的环节。这一环节的关键在于完美的形状和布局。凭借我们的模块化自动化构建套件 MOVI-C® 以及相应集成到运动系统中的 MOVIKIT® 软件模块,我们为您提供了必要的灵活性。

为了实现工艺优化和层堆垛控制,MOVIKIT® AutomationFramework 和 MOVIKIT® Visualization 还提供了可选的额外仿真功能。 这样,您便可以在规划阶段就对所有功能甚至分组性能进行全面测试,确保后续在实际设备中,各层能够经过优化分组并精确定位,随时准备通过验收。


堆垛与码垛机

与成层操作一样,在堆垛或码垛过程中也会采用多种技术——无论使用门式机器人、折臂机器人还是平行臂机器人进行码垛。 在此方面,我们的MOVIKIT® Robotics软件模块可为各种可想象的运动学结构提供合适的解决方案。 此外,我们的平行臂运动学套件甚至为您提供了一种机械化模块化解决方案,可用于快速自主开发三角机器人。该套件包含机器人操作和编程接口,支持用户通过可选的手持操作终端对机器人进行编程。

借助 MOVIKIT® Robotics addon Touchprobe 模块的功能扩展,可通过剩余行程定位,根据具体产品特性灵活、精准地抓取和放置您的产品。 此外,借助 MOVIKIT® Robotics addon CollisionDetection 扩展模块,无需额外传感器即可可靠地检测运动轨迹上的障碍物,并执行客户定制的响应动作。

全面且完全集成的安全功能支持您所有关键的运动功能,例如“安全减速”(SLS)、“安全方向” (SDI)、“安全运行停止”(SOS),以及基于位置的功能,如“安全限步长”(SLI)和“安全限位”(SLP)。

中间层

对于额外的隔层处理系统,我们的模块化自动化构建套件 MOVI-C® 同样提供合适的硬件和软件解决方案。适用于 2、3 至 4 轴线中心线或更多轴线中心线的 MOVIKIT® Robotics 软件模块可轻松进行模块化调整。

此外,我们还提供平行臂运动学套件,可用于快速自主开发三角机器人(包括机器人操作和编程接口),并可通过可选的手动操作终端轻松进行机器人用户编程。

此外,借助 MOVIKIT® Robotics 触觉探针功能扩展模块,即使在堆垛高度未知的情况下,机器人手臂也能拾取中间层,并将其精确定位放置。同时,该方案可选配贯穿始终的安全功能,覆盖所有关键的轴相关运动功能。 最后,我们的工程设计软件 MOVISUITE® RobotMonitor 可协助您对机器人及其运动轨迹进行集成且自动生成的 3D 仿真。这将使您在调试过程中获得决定性的时间优势。


运输

SEW-EURODRIVE丰富的产品组合可为您提供从码垛系统到物流系统的过渡所需的、与控制系统完全集成的合适驱动机构。 该驱动机构既有集中式也有分散式设计,可满足从小载荷到重载荷的各种需求。此外,还可选配安全功能,以保障人员安全。

一切皆有可能,为您量身打造定制化的运输解决方案。因为这里可以运用各种技术及相应的组件,并将其完美地结合在一起。 无论您需要“定位”、“同步”还是“并行”功能,总有一款合适的 MOVIKIT® 软件模块能满足您的要求。

更快地完成整机制造

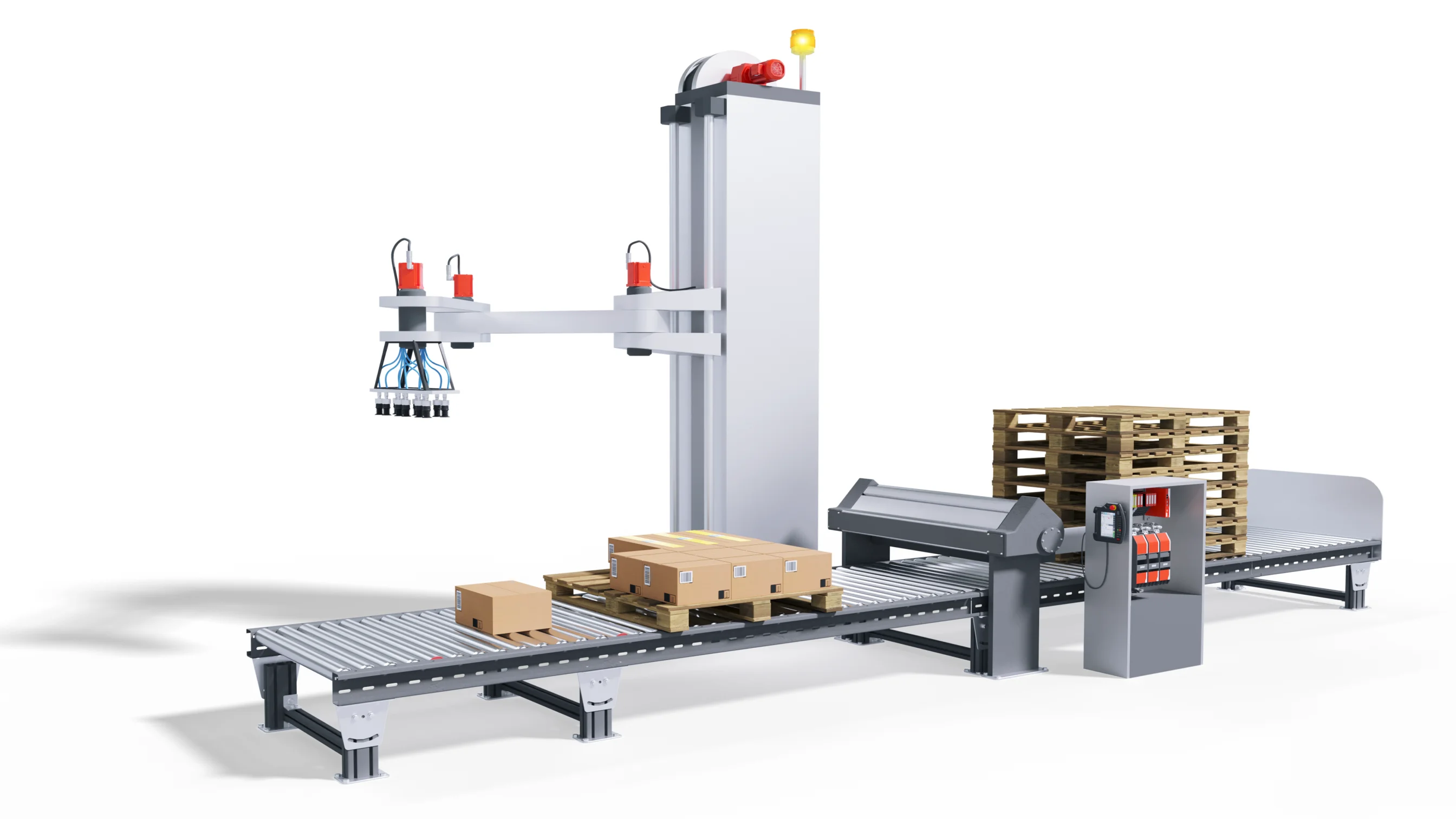

码垛机是一种用于将包装件自动集中到托盘上的工艺自动化系统。其主要功能是在规定的工作空间内对物料或物品进行搬运、分拣和堆垛。

码垛机有多种类型。包装尺寸、包装重量,尤其是工作空间,对机器的功能和运动至关重要。在此方面,我们提供的码垛机成套设备能为您提供理想的解决方案。

针对码垛机,我们提供了564、664和674系列设备套件,为自动化应用提供了理想的入门选择。

所有套件均配备了流程优化和层数控制功能。因此,您可以在规划阶段就全面测试所有功能和分组性能。

MOVIKIT® EndOfLine EoL 套装

我们的码垛机许可套件包含编程模板 MOVIKIT® AutomationFramework、Web 可视化、OPC 统一架构数据服务器、电子凸轮、2D 机器人运动学以及针对特定机型(龙门式和缠绕式)的功能。

在工艺优化和层数控制方面,MOVIKIT® AutomationFramework 结合 MOVIKIT® Visualization 可提供可选的仿真功能。 借此,您可以在规划阶段就全面测试所有功能和分组性能,从而确保后续在实际机器中,各层能以最佳方式分组、精确定位,并准备好进行验收。

  1. 抓取产品
  2. 对产品进行分组
  3. 搬运产品

该套件是基础配置,可根据设备的基本要求进行个性化扩展,具有灵活性、模块化且独立。

包裹   564
类型   生产线末端
功率   高级版,推荐用于 6 个插补轴线中心线

MOVI-C® CONTROLLER
1 × UHX45A型,配备MOVIRUN® flexible,运行时间存储于SD卡,支持EtherCAT®主站和PROFINET
可视化
HMI WOP
1 × 15.6英寸HMI Web操作面板,电容式触摸屏,基于Web的可视化界面

MOVIKIT® 软件套装
1 × EndOfLine——适用于码垛机和XY门式机器人的许可捆绑包(EoL),用于实现具有2D运动学特性的典型码垛机和门式机器人的应用。 MOVIKIT® AutomationFramework 编程模板、Web 可视化、OPC 统一架构数据服务器、电子凸轮、2D 机器人运动学、典型机器功能(龙门架和缠绕)

MOVITRAC® advanced控制柜变频器
2 × MOVITRAC® advanced,额定电流 7 A,电机功率 3 kW,制动电阻 47 欧姆,功率 0.1 kW

CM3C63M 伺服电机
2 × 4.9 Nm 静止转矩,单线技术及 DDI 编码器

PxG®伺服用行星低齿隙减速机
2 × 单级,传动比 i = 10,含适配器和安装件

MOVI-C® DDI 电机电缆
2 × 10 米,高柔性混合电缆,单线技术

MOVI-PLC® I/O总线耦合器
1 × EtherCAT®耦合器(含终端端子),预配置如下:
  • DC 24 V 供电模块
  • 24 × 数字输入 / 16 × 数字输出,DC 24 V
  • 8 × 模拟量输入,DC ± 10 V,Pt1000
  • 含带接线端子排的接线模块

该套件是基础配置,可根据设备的基本要求进行个性化扩展,具有灵活性、模块化且独立。

包裹   664
类型   生产线末端
功率   高级版,推荐用于 6 个插补轴线中心线

MOVI-C® CONTROLLER
1 × UHX45A型,配备MOVIRUN® flexible,运行时间存储于SD卡,支持EtherCAT®主站和PROFINET
可视化
HMI WOP
1 × 10英寸HMI网络操作面板,电容式触摸屏,基于Web的可视化界面

MOVIKIT® 软件套装
1 × EndOfLine——适用于码垛机和XY门式机器人(EoL)的许可证捆绑包,用于实现典型码垛机和具有2D运动学特性的门式机器人的应用。 MOVIKIT® AutomationFramework 编程模板、Web 可视化、OPC 统一架构数据服务器、电子凸轮、2D 机器人运动学、典型机器功能(龙门架和缠绕)

MOVIDRIVE® MDP 供电模块
1 × MOVIDRIVE® 模块化,25 kW,带制动电阻和进线滤波器

MOVIDRIVE® MDS 开关电源
1 × 24 V 直流,带交流和直流供电,额定功率 0.54 kW

MOVIDRIVE® MDD 双轴模块
1 × MOVIDRIVE® 模块化,双轴模块,适用于 2 个伺服轴的控制器,每个轴额定电流 4 A

CMP50M 伺服电机
2 × 4.9 Nm 静止转矩,单线技术,制动器和 DDI 编码器

PxG®伺服用行星低齿隙减速机
2 × 单级,传动比 i = 10,含适配器和安装件

MOVI-C® DDI 电机电缆
2 × 10 米,高柔性混合电缆,单线技术

MOVI-PLC® I/O总线耦合器
1 × EtherCAT®耦合器(含终端端子),预配置如下:
  • DC 24 V 供电模块
  • 24 × 数字输入 / 16 × 数字输出,DC 24 V
  • 含带接线端子排的接线模块

MOVIKIT® EndOfLine Robotics 套装

用于实现多轴运动学码垛机的应用许可捆绑包,包含MOVIKIT® AutomationFramework编程模板、Web可视化功能、 OPC 统一架构数据服务器、电子凸轮、机器人运动学以及机器特有的功能(产品追踪、层位识别、碰撞检测)。

SEW-EURODRIVE 机器套件的高灵活性和模块化特性,使您能够快速实现码垛和拆垛过程中的任何自动化任务。 全面协调的功能不仅保证了速度和可靠性,还提供了多样化的软件解决方案,并能对机器人轴进行精准控制,从而实现最佳的包装保护和堆垛质量。

  1. 托盘进料
  2. 堆垛/码垛
  3. 包裹预分组
  4. 插入隔层
  5. 分层/模拟
  6. 运输

该套件是基础配置,可根据设备的基本要求进行个性化扩展,具有灵活性、模块化且独立。

包裹   676
类型   生产线末端机器人
功率   渐进式,推荐用于16个插补轴线中心线
控制
MOVI-C® CONTROLLER
1 × UHX65A型(4核CPU),配备MOVIRUN® flexible、运行时间存储于SD卡、EtherCAT®主站和PROFINET
可视化
HMI WOP
1 × 15英寸HMI Web操作面板,电容式触摸屏,基于Web的可视化界面

可视化手持式DOP人机界面
1 × 7英寸移动式手持操纵器,用于机器人操作

MOVIKIT® 软件套装
1 × EndOfLine Robotics – 用于托盘码垛机器人(EoL ROB)的许可套件,旨在实现具有四轴运动学结构的典型托盘码垛机器人的应用实施。 MOVIKIT® AutomationFramework 编程模板、Web 可视化、OPC 统一架构数据服务器、电子凸轮、机器人运动学、机器特有功能(产品追踪、层位识别、碰撞检测)

MOVIDRIVE® MDP 供电模块
1 × MOVIDRIVE® 模块化,25 kW,带制动电阻和进线滤波器

MOVIDRIVE® MDS 开关电源
1 × 24 V 直流,带交流和直流供电,额定功率 0.54 kW

MOVIDRIVE® MDD 双轴模块
1 × MOVIDRIVE® 模块化,双轴模块,适用于 2 个伺服轴的控制器,每个轴额定电流 4 A

CMP50M 伺服电机
2 × 4.9 Nm 静止转矩,单线技术,制动器和DDI编码器

PxG®伺服用行星低齿隙减速机
2 × 单级,传动比 i = 10,含适配器和安装件

MOVI-C® DDI 电机电缆
2 × 10 米,高柔性混合电缆,单线技术

MOVI-PLC® I/O总线耦合器
1 × EtherCAT®耦合器(含终端端子),预配置如下:
  • DC 24 V 供电模块
  • 24 × 数字输入 / 16 × 数字输出,DC 24 V
  • 含带接线端子排的接线模块

机器自动化解决方案

更快、更个性化、更灵活:秉承这一理念,并遵循模块化设计思想,我们通过机器自动化解决方案,为您提供一套由软件和硬件组成的完整且完美匹配的基础套件。
