如果需要在零磨损高速情况下连接超长行使距离，系统操作员就必须用到移动式系统。 MOVITRANS® 就是满足您需求的理想电源系统 – 非接触式、清洁、无声。
通过我们的MOVITRANS®系统解决方案获得可靠的非接触式电源系统
您的系统跨距长？您需要在高速下运输货物？您想避免能量传输在污染敏感区造成的污染？
MOVITRANS® 是您的完美电源系统。它以电感性能量传输为工作原理。在非接触情况下将电能从固定导体传输至一个或多个移动耗电器。耗时、笨重的牵引链系统成为过去。
它通过气隙完成电磁连接，免维护、零磨损。非接触式能量传输可以达到10 m/s以上的高速。而且线缆埋在地板下，不会构成干扰横向交通的障碍物。
另一个重大优势：本类电源无排放且污染少。本系统也不会产生任何噪音。这些都能够明显提高生产力水平，维护和安装更高效。
节约项目规划、装配和启动成本
我们的系统设计从简单轨道分段到带曲线和点的灵活轨道设计都非常精简、吸引人，能够达到高成本效益。组装也快速、简单，只用在行使沿线铺设两条电缆，可以节约成本。
使用MOVITOOLS® 工程设计软件 ，启动和技术使用极其简单。
联系我们。
- 我们的专家了解您的行业和相关要求。
- 全球网络让我们无处不在，随时随地为您服务。
- 专业知识和海量工具，为您提供最优建议和支持。
您的福利
-
提高生产力
MOVITRANS® 提供最大程度的系统可靠性、免维护、零磨损 -
配置简单
MOVITRANS®带有独立系统组件，能够轻松应对不断变化的系统任务和变更 -
减少成本
MOVITRANS® 提高系统可靠性并最小化长期所需的维护要求
特征
全面且设备不受约束
- 技术的工作原理是电感性能量传输
- 从固定导体非接触式将电能传输至一个或多个移动耗电器
- 通过气隙完成电磁连接，且免维护和磨损
- 非接触式能量传输系统无排放且污染少
- 运行原理简单，系统运行具有巨大的实际价值
应用范围
非常适合物料搬运
- 托盘输送车
- 物流中心的输送系统
- 具有升降功能的大板线输送机 带升降台
- 电动单轨系统(EMS)
- 地面输送系统(如无人搬运车系统 – AGV)
- 码垛机
- 升降机或卫星
系统范围

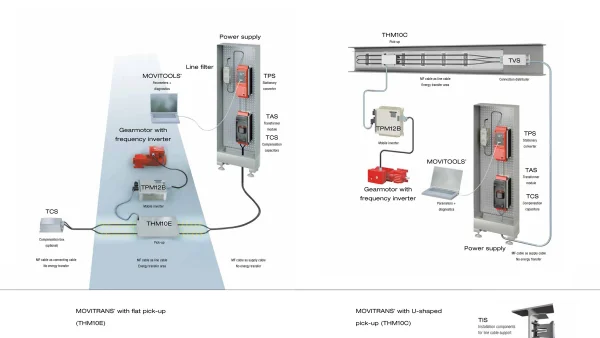

MOVITRANS® 由固定式和移动式系统组件组成。可以快速、简单的集成至现有自动系统。

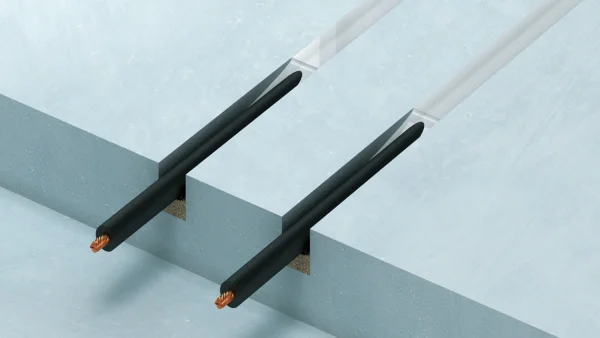

如果线缆铺设在地板下，那么使用平板拾取器。线缆之间的气隙和拾取器最多达到20mm。它能够保障即使拾取不能一直保持在线缆上方的等距时也能够高速传输能量。
如果可用安装空间有限，或者操作员想用非接触式能量传输系统替代现有的导轨系统，那么需要使用U型拾取器。这种情况下，线缆一直按照测线段系统选择路径。由于U型拾取器“环绕”电缆，它可以在相对紧凑的规格下达到超高传输功率。所有方向下线缆和拾取器之间的气隙大概为10mm。
MOVITRANS®的更多信息 (PDF, 79 KB)
固定式组件
用于系统固定区段的系统组件

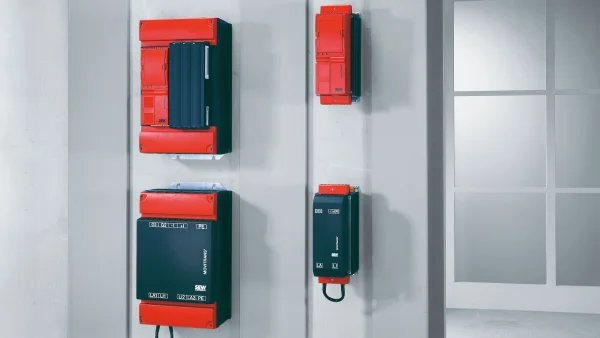

TPS 固定式变流器
- 带集成式风扇的控制柜安装
- 功率:4.0 kW或16.0 kW
- 线电压 U电源系统:380 V – 500 V ± 10 %
- 防护等级:IP20 (4 kW)或IP10 (16 kW)
TAS 变压模块
- 功率:4.0 kW或16.0 kW
- 电流强度:IA:60 A或85 A
- 防护等级:IP10

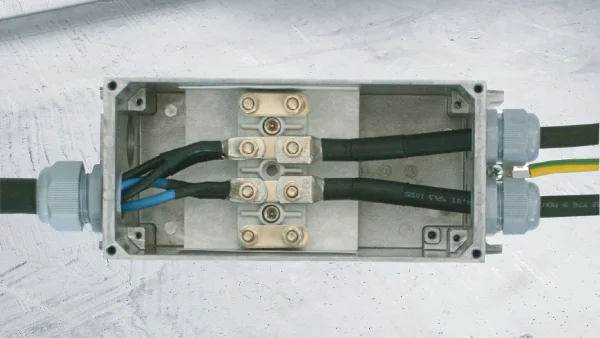

TVS 连接分配器
- 防护等级:IP65
- 输出电流:60 A或85 A

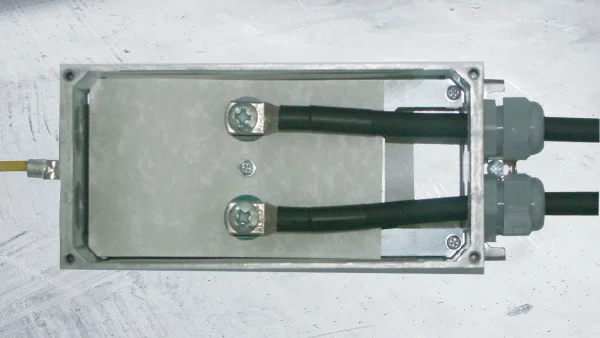

TCS 补偿盒
- 防护等级:IP65
- 输出电流:60 A或85 A
- 补偿轨道长度25 m至30 m

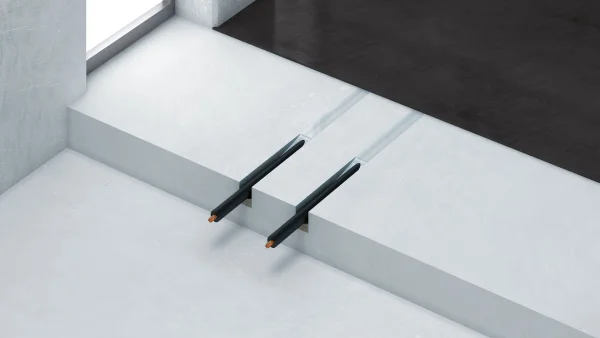

TLS中频电缆地板路径
- 双层电缆套管
- 输出电流:60 A或85 A
- 线缆截面：25 mm2, 41 mm2

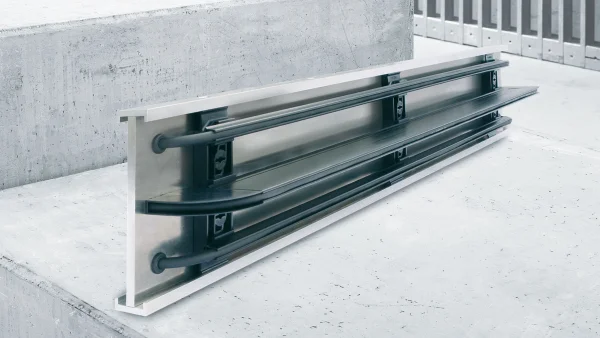

TIS线缆布线的安装组件
- 测线段的夹具
- 挠性或刚性测线段
- 截面为8 mm2 的TLS中频电缆嵌入测线段
- 截面为6 x 6 mm2 的TLS供电电缆（图片中未显示）
移动式组件
移动式运输装置的系统组件

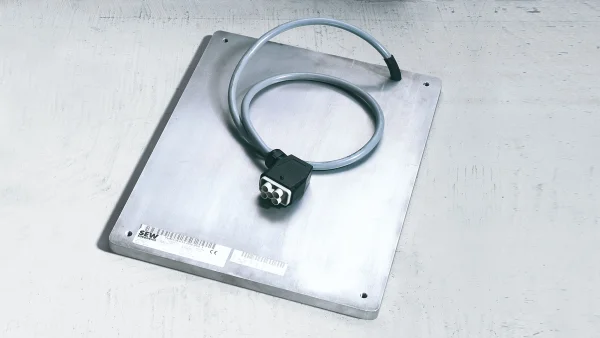

THM10E平板拾取器
- 功率:1.5 kW
- 防护等级:IP65

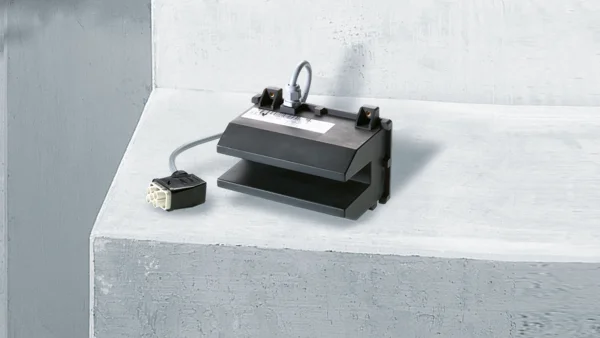

THM10C U-型拾取器
- 额定功率:0.8 kW
- 峰值功率:0.9 kW
- 防护等级:IP65

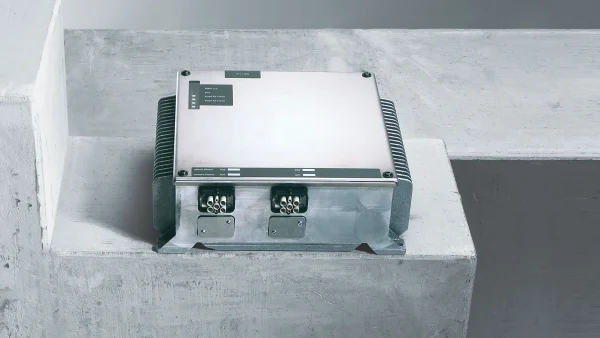

TPM12B 移动式变流器
- 额定输出功率:
- 连接至4 THM10C装置时：最大3.6 kW
- 连接至2 THM10E装置时：最大3.0 kW
- 输出电压:DC 500 V
- 附加输出电压:24 V, 最大. 2 A
- 防护等级:IP65

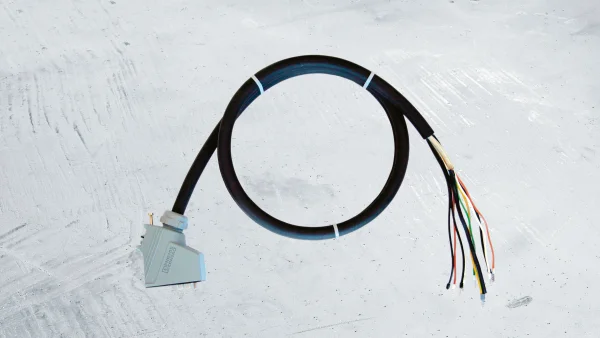

TPM12B输出连接电缆（混合电缆）
- 带插拔式连接器的输入侧
- 带导体终端套管的输出侧开口
