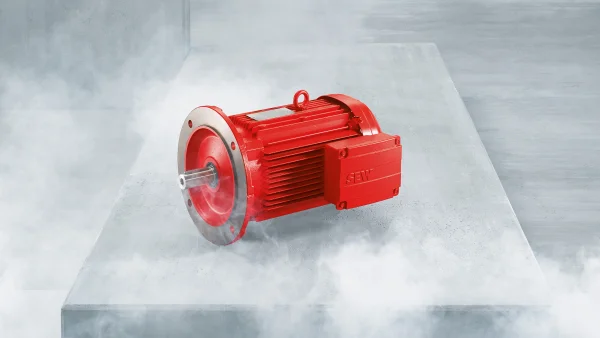

EDR ..防爆电机为您的系统带来安全和性能：符合ATEX、IECEx认证或HazLoc-NA ®。EDR ..电机系列具有13个尺寸，且可用于爆炸性空气/气体混合物和/或空气/灰尘的混合物的环境之中。
危险区也无需妥协：高性能，兼容EX-电机
即使在潜在爆炸性环境中，您仍旧可以信赖我们的驱动器技术。无论是在应用的安全性方面还是在所用驱动器的各种性能水平方面，均无需做出任何妥协。
这是因为我们EDR ..系列的防爆交流电机符合最重要的国际标准和指令。
其满足欧盟指令94/9/EC(ATEX)或2016年4月20日欧盟指令2014/34/EU(ATEX)中规定的有关在潜在爆炸性环境中使用工具和夹具的所有要求。其还有不同保护类型或IP防护等级，具体决于大气状况，即，气体或粉尘。在安全性要求方面，EDR ..系列电机符合II组设备要求。简单来说：您可以在2和3类、1和2类气体区和21和22类灰尘区中使用这些防爆电机。
自2014年2月26日开始，指令2014/34 / EC一直适用于指定用于在潜在爆炸性环境中的装置和保护系统。此指令替代指令94/9 / EG。
直至2016年4月20日才会颁布符合新指令的符合性声明。
符合认可IECEx认证法规的国家的EPL b和c（设备防护等级）电机均经IECEx认证。
HazLoc-NA® 电机符合等级分类系统且通过CSA认证用于2类（气体）I级和II级（灰尘）区域。
电机总计14个尺寸可选：63〜315，其功率范围为0.12 kW~175kW（50Hz）或200kW（60Hz），可提供不同水平的性能。因此，我们使您能够在潜在爆炸性环境中利用最多样系统和机器的无数驱动组合。
仅一半解决方案无关减速机？然后，使用我们的模块化系统，并将防爆电机结合 平行轴、蜗杆、斜角或SPIROPLAN®减速机组合到一起。 您的选择。同时，也适用于伺服应用，此范围还包括一个合适的行星减速机或斜齿轮-锥齿轮减速机。
对您的益处
-
保持灵活
无论是在气体还是在粉尘环境中，均可在这两种危险区可靠运行我们的防爆电机。 -
注意安全
根据欧盟指令2014/34/EU(ATEX)批准，该电机可在世界各地使用。
特点
作为系统操作员，特别准则适用于含有爆炸性气体/空气和灰尘/空气混合物的区域。当然，我们开发或改进防爆驱动技术之时，也遵循这些准则。您可以信赖我们多年的经验和专业知识！
EDR ..系列防爆交流电机
- 按照IEC 60034-30-1和/或按照NEMA MG-1，EDRE ..电机符合能效等级IE2
- 根据适用于防爆的欧洲最新标准执行电机核准：
- 一般要求IEC / EN 60079-0、气体IEC / EN 60079-7、IEC / EN 60079-15和灰尘IEC / EN 60079-31
- 符合国际适用的设备防护等级EPL
- EDR ..系列电机符合最重要的标准与IEC 60034标准。
- 电机已通过PTB认证
- 按照NEC500和CSA22.2审批进入北美市场
- 通过CSA认证
- 根据等级类别系统
- 适于在变频器上运行，已及弱磁场条件下运行；适于2和3类和/或EPL b和c或2类区域运行
- 符合EC指令94/9/EC(ATEX)或2016年4月20日欧盟指令2014/34/EU(ATEX)
- 可用于2G、2GD和3GD类，对于1/21和2/22类区域，适于3D类
- 也适于3类制动器、编码器和强制冷却风扇
- 符合IECEx认证
- 符合IECEx认证，适于EPL Gb、Db、GC和DC
- 符合由EXTR、QAR和CoC审核、PTB认证的设备标准认证体系的EDRS和EDRE电机；
有关该认证系统的更多信息，请访问网站 国际电工委员会（IEC）
- 按照HAZLOC-NA®
- 符合美国北部市场的EISA 2007和CSA C390-10效能要求
- 电机经类别划分系统（NEC 500，CSA22.1）认证，因此，满足北美市场的防爆的要求
- CID2型有售，适用于A、B、C和D类气体组的2分区I类区域
- CIID2型有售，适用于F和G类灰尘组的2分区II类区域
- CICIID2型有售，适用于A、B、C和D气体组的2分区I类区域；以及F和G灰尘组的2分区II类区域
- 也可作为具有保持功能的制动电机
- 可以在I类和II类区域中运行变频器
- 不降低功率
- 设定范围可为1:6~1:10
- 转速高达3000 rpm
- 用于安装编码器的可选编码器安装适配器
技术参数
EDR ..系列防爆电机
符合欧盟指令 94/9 / EC（欧洲防爆指令）和防爆认证
| 设计 ATEX |
IECEx | 防爆保护 | 区域 | 4-极型/尺寸 | IE级 | 功率范围 kW |
|---|---|---|---|---|---|---|
| / 3D和/ 3GD | / 3GC和/ 3GDc | II3G、EPL Gc、T3、"nA" |
2 |
DR63* EDRS 71 – 80 EDRE 80 – 315 |
- IE1 IE2 |
0.12 – 0.25 0.25 – 0.55 0.75 – 45 0.75 – 185/200 |
| II3D、EPL Dc、IIIB、IIIC T120 ℃/T140° C、„tc“ |
22 | |||||
| / 2G和/ 2GD | / 2GB和/ 2GDb | II2G、EPL Gb、T3、"e" | 1 | eDR 63 EDRS 71 – 80 EDRE 80 – 225 |
IE1 IE2 |
0.12 - 0.25 0.25 – 0.55 0.75 – 37 |
| II2D，工程零件表 Db，IIIC T120 °C “tb” | 21 | |||||
| / 2G和/ 2GD | / 2GB和/ 2GDb | II2G、EPL Gb、T4、"e" | 1 | EDRS 71 – 80 EDRE 80 |
IE1 IE2 |
0.25 – 0.55 0.75 |
| II2D，工程零件表 Db，IIIC T120 °C “tb” | 21 | |||||
|
||||||
EDR ..防爆电机/符合HAZLOC-NA ®
| 2分区 | 4-极型/尺寸 | IE级 | 功率范围 kW |
|---|---|---|---|
| I类 B、C和D组 用于在FI操作的T3 用于操作电源系统的T3C 供应系统上T3B / C制动电机 |
EDRS 71 – 80 EDRE 80 – 225 |
IE1 高（IE2） |
0.18 – 0.55 0.75 – 45 |
| II类 F和G组 |
结合变频器
相比于防爆类型为“d”的交流异步电动机，此组合的优点可概括如下（EN 60079-1防火外壳）：
- 高效
- 重量轻
- 交付时间最短，可用性高
- SEW变频器操作认证
- 适用于泵和风扇驱动
- 由提供所有部件的制造商交付
- 高速
其中，必须确保遵守指南，特别含潜在爆炸性气体/空气和灰尘/空气混合物的区域。得益于在此领域多年经验和专长，我们保证遵守相关准则。此外，公司的专业知识正在不断扩展，以包含进一步新发展。
- 我们的4极电机也适合用于根据ATEX、IECEx和 HAZLOC-NA®2类和EPL b/c级，且经型式
- 认证的变频器上操作
- HazLoc-NA® 电机已通过CSA认证
- 此外，也提供有适于3类、2分区区域的制动电机
- 变频器上的适宜操作被确认在铭牌上
- 第二铭牌包括操作所需的所有数据
| 区域 | 电机类型 | 保护类型 | MOVITRAC® B | MOVIDRIVE® B | MOVIMOT® |
|---|---|---|---|---|---|
| 1 |
EDR ../ 2G | “E”（EN 60079-7，安全性增强） | x* | x | - |
| 2 | EDR ../ 3GD | “NA”（EN60079-15，无火花） | x* | x* | - |
| 21 | EDR ../ 2GD | “TB”（EN60079-31，粉尘防爆） | x* | x | - |
| 22 | EDR ../ 3GD | “TC”（EN60079-31，粉尘防爆） | x* | x* | x* |
| EDR ../ 3D | |||||
|
|||||
附加功能
可能的附加功能取决于防爆
| 输出选项 | |
|---|---|
| 输出选项 | /用于标准电机的脚和凸缘安装设计 |
| 机械附件 | |
| 刹车 | 3类和HAZLOC-NA®的所有尺寸（尺寸不超过225的电机） |
| 制动器手动释放 | HF、HR |
| 逆止器 | /RS |
| 分散式安装 | MOVISWITCH® 以及MOVIMOT® II3D |
| 温度传感器/温度检测 | |
| 热电机保护 | /TF |
| 温度检测 | /PT、/KY |
| 编码器 | |
| 附加编码器EDR71-132 | /ES7S、/ES7R、/ES7C、/AS7W、/AS7Y、/EV7.、/AV7. |
| 附加编码器EDR160-280 | /EG7S、/EG7R、/EG7C、/AG7W、/AG7Y、/EV7.、/AV7. |
| 附加编码器EDR315 | /EH7S / AH7Y |
| 转接环 | /ES7A、/EG7A、/XV.A、/XH.A |
| 通风 | |
| 强制冷却风扇 | /VE |
| 其他选项 | |
| 第二轴承端 | /2W |
应用领域
在符合指令94/9 / EC（ATEX）或2016年4月20日欧盟指令2014/34 / EU（ATEX）以及符合HazLoc-NA®空气/气体或空气/粉尘混合物的潜在爆炸性环境中.
- 废水和污水处理厂
- 建筑材料加工
- 材料处理应用
- 木材加工
- 化工和制药行业的工艺应用
应用示例：
- 角传输单位
- 挤出机
- 塔式起重机中行驶驱动器和起重驱动器
- 螺旋输送机
- 皮带输送机
- 吊车和提升站
- 链式输送机
- 货梯
- 托盘输送机
- 龙门式起重机
- 压床
- 泵和风扇
- 辊式输送机
- 旋转台
- Scissor提升台
- 风扇
