让您受益

实现最高速度
直角减速电机能够在较低扭矩范围内实现最高速度。　

降低噪音
SPIROPLAN®直角减速电机具有特别平顺和安静的运行特点。　

节约安装空间
直角减速电机具有轻便简约的设计，这使得它们非常易于安装。　

防爆蜗轮减速电机 S..EDR..

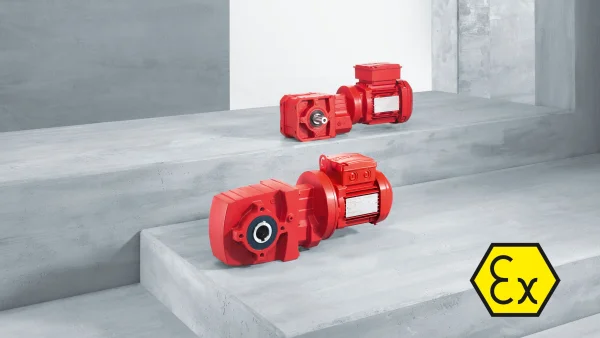

适用于高速应用的防爆角减速电机

您的设备架构是否需要一款现代化的角传动减速电机，既能保证运行平稳、实现最高转速，同时又具备防爆功能？SPIROPLAN®W..EDR..系列角传动减速电机正是您的理想之选。

凭借其独特的轻量化结构和紧凑的尺寸，该系列产品还具有极佳的节省空间效果。 其防爆型（ATEX）设计可满足设备组 II 的所有要求。其中，防爆型号 II2GD 和 II3GD 可在敏感的环境条件下可靠运行。

选用 SEW-EURODRIVE 的 SPIROPLAN®角型减速电机，您将获得高效率的驱动解决方案。这些减速电机不仅结构极其坚固，而且维护需求极低。 凭借其卓越的制造工艺和独特的设计特点，防爆型 SPIROPLAN®角型减速电机在 180 Nm 及以下的低扭矩范围内，为您提供可靠的耐用性和低磨损性能。

防爆电机系列同样种类繁多：EDR..系列电机提供0.12 kW至45 kW的功率范围供您选择。
联系表 SEW-EURODRIVE 全世界

激活邮政编码搜索后，谷歌将把数据传输到美国。有关详细信息，请参阅我们的 隐私政策。

TorqLOC®空心轴安装组件 适配器 长期保修 表面保护与防腐蚀保护 润滑油 制动器 BE.. 编码器 诊断单元选件 /DUE 油封 其他额外配置

防爆角齿轮减速机

W系列：单级和双级
  • 减速器符合94/9/EG（ATEX）指令，或自2016年4月20日起符合欧盟2014/34/EU（ATEX）指令，设备组II，设备类别2，II2GD型
    • 适用于欧洲市场
    • 在中国被接受
    • 在俄罗斯，需配合EAC证书（GOST-R的后续标准）方可使用
  • 经认证的防爆类型：
    • 防爆类型“c”：通过安全结构实现的防护（结构安全）EN13463-1和-5
    • 防爆类型“k”：液态封装防护 EN13463-1 和 -8
  • 符合标准的抗冲击罩，作为减速器上的收缩盘盖
  • 所有螺栓均采取额外防自松措施
  • 减速器上附有独立的铭牌
  • 高品质油封
  • 润滑剂具有高耐热性
  • 坚固的角齿轮箱：
    • 无磨损的SPIROPLAN®传动装置（钢-钢材料组合）及特殊的啮合比
    • 将摩擦损失降至最低，优化机械效率，降低能耗
    • 传动运行/操作安静、无振动
  • 小传动比可实现大电机功率和高转速
  • 轻质铝制外壳
  • 安装
    • 底面和端面上的孔距及中心高一致，可实现多种安装方式
  • W20、W30型号的安装：
    • 在此规格下，独立的安装位置允许使用任何注油方式，无需调整油量
  • 可选型号：
    • 底座式或法兰安装设计
    • B5或B14法兰安装设计
    • 实心轴或空心轴
    • 适配器安装
  • 异步电机安装
    • W20、W30：电机直接安装
    • W37、W47：电机法兰安装
  • 可选配置：
    • MOVIMOT®®型，即符合 II3D 设备组要求的、集成变频器的角传动装置
    • MOVI-SWITCH®型，即符合 II3D 设备组要求的、带内置开关和保护功能的角齿轮减速机
 有关 W 系列防爆角齿轮箱的更多信息

防爆交流电机

EDR..系列
  • 符合 94/9/EG 指令（ATEX），或自 2016 年 4 月 20 日起符合欧盟 2014/34/EU 指令（ATEX）及 IECEx 标准
    • 适用于2G、2GD和3GD、3D类，可用于1/21和2/22区
    • 在第3类中也可作为制动电机提供
    • 符合IE2能效等级
    • 符合IECEx标准中的EPL Gb、Db以及Gc、Dc要求
    • EDRS和EDRE型电机符合IECEx“认证设备计划（Certified Equipment Scheme）”要求，已通过PTB审核并获得ExTr、QAR和CoC认证；有关认证体系的更多信息，请访问国际电工委员会（IEC）网站。
    • 适用于第2类和第3类（即EPL .b和.c）的变频器运行，包括弱磁运行
  • 符合 HazLoc-NA®®（NEC500/C22.1）
    • 电机已根据“类别分区系统”（Class Division System）获得认证，因此符合北美市场的防爆要求
    • 提供CID2型，适用于第2分区第I类，适用于气体组别A、B、C和D
    • 提供CIID2型，适用于第2分区第II类，适用于F和G类粉尘
    • 提供型号 /CICIID2，适用于第2分区第I类（气体组别A、B、C和D）以及第II类（粉尘组别F和G）
    • 也可提供制动电机型号
    • 可配合变频器运行
 了解更多关于 EDR.. 系列防爆交流电机的信息

W..EDR..型减速电机
W..减速器（单级和双级） EDR..型电机
减速机规格 Mamax 减速器
Nm 		规格 功率
kW
20 40 71S4 - 71M4 0.12 – 0.37
30 70 71S4 - 80M4 0.12 – 0.75
37 110 71S4 – 90L4 0.12 – 1.5
47 180 71S4 – 132S4 0.12 – 4.0
  • 根据 94/9/EG 指令（ATEX）或自 2016 年 4 月 20 日起根据欧盟 2014/34/EU 指令（ATEX）规定的含空气-气体或空气-粉尘混合物的易爆应用
  • 涉及II2GD和II3GD设备类别的应用
  • 在空气与
    • 含气体（G）：在1区和2区
    • 含粉尘（D）：适用于21区和22区

示例：

  • 内部物流中的小型高速输送带
  • 辊式输送机
  • 带式输送机
  • 切屑输送机
  • W10 至 W30 规格特别适用于对噪音敏感的工作区域
  • WA37和WA47规格特别适用于饮料和食品行业的卫生应用
