您的福利

全扭矩
即使转子堵转，扭矩电机也能提供扭矩。

堵塞时无损坏
在旋转方向发生变化时也不会造成损坏，因为这正是电机的设计初衷。

灵活使用
得益于三种不同额定扭矩的扭矩电机。我们就是这样帮助您找到最适合您应用的驱动装置。

R..DR..系列斜齿轮减速机 F..DR..系列平行轴减速电机 K..DR..系列斜齿轮-锥齿轮减速电机 S..DR..系列斜齿轮-蜗轮蜗杆减速电机 W..DR.系列直角减速电机 MOVI-C® 电控柜驱动技术 控制技术

短动 - 关闭安全扭矩

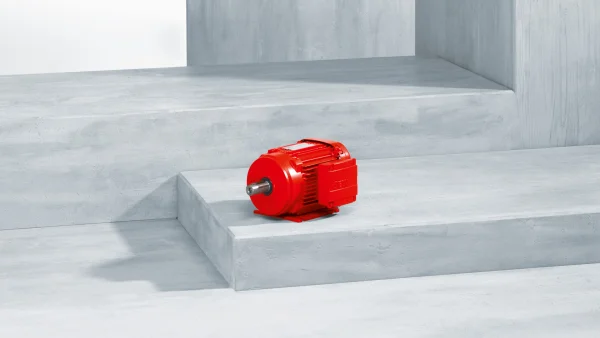

DRM.../DR2M... 是一种高极电机，可在静止时以额定扭矩运行。这使其成为在短时间运动后达到停止位置并必须安全保持的所有应用中的最佳驱动装置。扭矩电机是此类电机的常用名称。

在 SEW-EURODRIVE，您可以在一个齿轮单元中找到适合各种要求和速度的电机。因为我们提供三种额定扭矩的扭矩电机。此外，DRM.../DR2M...在转子堵转的情况下也具有恒温安全保护功能。

我们的力矩电机需要三相电源。电气设计允许力矩电机在转子堵转时以占空比 S1 运行，循环持续时间系数为 100%。这意味着扭矩电机可持续提供全部允许扭矩。

但是，如果您的应用仅在短时间内需要特别高的起动转矩，我们建议使用工作循环 S3。在该工作循环中，电机的循环持续时间系数为 15%，因此可达到额定扭矩的三/五倍。例如，它是冲压工具的理想选择。

不言而喻，力矩电机的所有功能都可以整合在一起，您可以使用 DR... 模块化电机系统的许多附加功能。
联系表 SEW-EURODRIVE 全世界

激活邮政编码搜索后，谷歌将把数据传输到美国。有关详细信息，请参阅我们的 隐私政策。

制动器和制动控制 制动控制 表面和腐蚀保护 编码器系统 其他附加功能
  • DRM.../DR2M... 系列电机也可由另一驱动装置暂时欠压运行，之后可继续以自身动力运行
  • 力矩电机的连接电压和 IP 防护等级与 DR.交流电机
  • 有三种占空比可供选择
    • 占空比 S1：0.7 牛米至 3.6 牛米
    • 占空比 S3/15%：2.6 牛米至 17.3 牛米
    • 带强制冷却风扇的占空比 S1：1.9 牛米至 8.7 牛米

DRM./ 扭矩电机 500 rpm / 400 V / 50 Hz
  运行模式 S1 带强制风冷的运行模式 S1 运行模式 S3/15
类型 MN
Nm 		IN
A 		MN
Nm 		IN
A 		MN
Nm
 IN
A 		标准制动类型
DRM71S 12 0.7
 0.26
 1.9 0.61 2.6
 0.87
 BE05
DRM71M 12 0.9
 0.31
 2.7 0.85 3 0.99
 BE05
BE1 用于带强制风冷的 S1
DRM90M 12 1.3
 0.51
 3.9 1.09 6.2
 1.76
 BE1
DRM100M 12 2.3
 0.8
 5 1.52 10.4
 2.75
 BE2
DRM100L 12 2.6
 0.88
 7 1.85 11.7
 2.95
 BE2
DRM132S 12 2.9
 1.53
 7.2 3.2 12.9
 5.6
 BE5
DRM132M 12 3.6 2.05 8.7 4.25 17.3 7.7 BE5

DRM./ 扭矩电机 600 rpm / 380 V / 60 Hz，也可提供 460 V / 60 Hz 电机
  运行模式 S1 带强制风冷的运行模式 S1 运行模式 S3/15
类型 MN
Nm 		IN
A 		MN
Nm 		IN
A 		MN
Nm
 IN
A 		标准制动类型
DRM71S 12 0.6 0.28 1.5 0.65 2.1
 0.92
 BE05
DRM71M 12 0.7 0.315
 2.1 0.88 2.3
 1.02 BE05
BE1 用于 S1，强制风冷
DRM90M 12 1.1 0.58
 3.2 1.22 5.4
 1.97
 BE1
DRM100M 12 1.9
 0.92
 4.5 1.73 8.7
 3.05
 BE2
DRM100L 12 2.1
 0.99
 5.9 2.1 10
 3.5
 BE2
DRM132S 12 2.5
 1.78
 6.2 4 10.4
 6.4 BE5
DRM132M 12 2.7 2.3 7.1 4.9 12.2 8 BE5

DR2M./ 扭矩电机 500 rpm / 400 V / 50 Hz
  S1 S1 带强制风冷 S3/15%
型号 MN
Nm 		IN
A 		MN
Nm 		IN
A 		MN
Nm
 IN
A 		标准制动类型
DR2M71S 12 0.7
 0.25
 1.9 0.68 2.4
 0.92
 BE03
BE05 用于带强制空气冷却的 S1
R2M71M 12 0.9
 0.29
 2.7 0.87 2.7 0.98
 BE03
BE1 用于 S1，强制风冷

DRM./ 扭矩电机 600 rpm / 380 V / 60 Hz，也可提供 460 V / 60 Hz 电机
  S1 S1 带强制风冷 S3/15%
型号 MN
Nm 		IN
A 		MN
Nm 		IN
A 		MN
Nm
 IN
A 		标准制动类型
DR2M71S 12 0.6 0.22 1.5 0.67 1.8
 0.7
 BE03
BE05 用于带强制风冷的 S1
DR2M71M 12 0.7 0.26
 2.1 0.94 2.2
 0.85 BE03
BE1 用于 S1，强制风冷

DRM 系列交流电机

尺寸 71, 80, 90, 100, 112, 132
安装位置 S、M、L
极数 12

输出选项

输出选项 /fi、/ff、/ft、/fl、/fg、/fm、/fe、/fy、/fc

机械附件

制动器 BE05、BE1、BE2、BE5、BE11
手动释放制动器 HF、HR

温度传感器/温度检测

电机热保护 /TF、/TH
温度检测 /KT、/PT

编码器

内置编码器 /ei7c, /ei76, /ei72, /ei71
附加编码器 DR71-132 /ES7S、/ES7R、/ES7C、/AS7W、/AS7Y、/EV7.、/AV7.、/XV.、/XH.
安装适配器 /es7a、/xv.a、/xh.a

连接方式

连接替代方案 /is, /isu, /as..., /ac..., /am..., /ad..., /ak..., /ab..., /kcc, /kc1, /iv

通风

低噪音风扇罩 /LN、
风扇罩 /C、/LF
风扇 /AL、/U、/OL
强制冷却风扇 /V

附加选项

第二轴端 /2W
冷凝水排放孔 /DH

所有会发生堵塞或即使在相反旋转方向也允许最大扭矩的应用，例如

  • 压力工具
  • 挡板
  • 开关
  • 旋转闸阀
  • 简单的绕线驱动
